变频调速恒压供水设备安装尺寸图

发布时间：2020-04-05 04:13:38来源：www.guiguanbf.com浏览：1250次

变频调速恒压供水设备安装尺寸图

变频供水设备采用公司GDL,CDLF型立式多级管道泵作为给水主泵。该泵叶轮为多级对称布置，因而消除了水力轴向力，大大提高了轴承的使用寿命；轴、轴套、外筒由不锈钢制成，轴封为耐磨机械密封立式节段式外壳外加不锈钢结构，具有外型美观、性能稳定、安装方便、占地面积少等优点。特别适用于小流量、高扬程的场合。

变频调速供水设备控制柜具有数字PID调节，键盘操作，数字显示，全自动运行无人值守；使用工业可编程序控制器进行编程控制。性能优良，控制方式灵活，抗干扰能力强，工作稳定可靠；电路设计简洁明了、思路清晰，便于维修；基本控制功能强大、可选择附加功能丰富；选用国际名牌变频器、可编程序控制器及低压电器；设备综合保护功能齐全等有限。

变频调速供水设备适用于高层建筑、城镇居民小区、企事业单位等生活用水、各类工业用水(如冷却水循环等要求恒压供水的生产用水)、各类自来水厂、污水处理厂、机场、农业排灌站和喷灌站、环保水处理、渗透分析系统、生产线加工系统、工业厂房清洗、油田输油管道、油库、油港的恒压输油系统、旧有供水系统(气压罐、水塔、高位水箱)改造更新、工业锅炉稳压补水系统、热水供应系统等场合。

变频调速供水设备主要由：主泵组、变频调速供水控制系统、稳压泵组(可选组件)、稳压气压罐(可选组件)等组成。

主泵组	供水主泵组主要由GDL,CDLF型立式多级管道离心泵和以槽钢和钢板焊接制成的钢制基础构成，一般由3台同一型号的水泵组成。
变频调速供水控制系统	主要由交流变频调速器、可编程控制器(微机)、数字PID调节器、外围操作执行机构及保护电路、压力传感器、蓄水池液位控制器(水源缺水保护用)等组成。
稳压泵组	稳压泵组稳压泵组主要由一至二台小流量水泵构成，其供水扬程大于或等于主泵的供水扬程。它只在管网小流量或零流量(例如夜晚)时自动投入运行，维持管网的压力，补充小流量用水或管网的渗漏，同时使主泵在管网小流量和零流量时处于停机状态。
气压罐	气压罐是一种密闭容器。大流量供水时，由水泵加压，罐内贮存的气体被压缩；在小流量或零流量供水时，被压缩气体泄压膨胀，将贮存在罐内的水压人输配水管网，补充用户的小流量用水或管网的渗漏，同时使主泵在小流量和零流量用水时处于停机状态。
引水罐	泵前真空引水罐是一种水泵吸水设备，也称为真空罐、引水筒、自动引水装置。它是一具密封的罐体，串联在泵前吸水管上，使水泵吸水口由负压吸水变为正压吸水。应用引水筒，可节省真空泵、气水分离罐和吸水管底阀

全套设备特点如下

一、结构紧凑，体积小，占地少，毋须建造高位水箱或水塔，投资省，安装快，便于集中管理。

二、采用进口变频器及相关元器件，设计合理，操作简便，性能可靠，全自动运行无人值守。

三、具备多种故障显示及备查记录，完善的欠压、过压、过流、过载、短路、缺相、水源缺水自动保护停机等保护功能，使用安全，维护简便。

四、自由设定管网压力，按实际用水量来调节水泵转速，使其始终处于高效运转状态；采用多台小功率泵组成泵组代替大功率泵更能适合流量的急剧变化，避免“大马拉小车"现象，节能效果更为显著。与恒速泵供水相比，消除了超压和回流的无功损耗，节能率达到20～50％。

五、由变频器或软起动器实现水泵软起动软停止，使电网和管网免受冲击；无水锤现象，大大降低设备运行噪音，延长相关设备的使用寿命。

六、多台泵多种循环运行方式，均衡各泵运行时间，避免其中某台水泵因闲置而锈蚀。

七、直接向用户供水，水质无二次污染。

八、品种规格齐全，可任意组合配套，应用范围广。

九、控制程序化，可按用户需要实现多种控制方式。例如：定时开关系统、消防联动、小流量和零流量自动关机睡眠、上位机集中管理等。

十、管网常压供水，可避免外露管路冻裂；可按需要任意调节设备供水压力，满足用水高峰期建筑顶层的水压要求。

变频调速供水成套设备工作原理如下：

系统正常运行时，用户用水管网上的压力传感器对用户的用水水压进行数据采样，并将压力信号转换为电信号，传输至PID调节器，然后与用户设定的压力值进行比较和运算，并将比较和运算的结果转换为频率调节信号和水泵启动台数信号分别送至变频器和可编程控制器(PLC)；变频器据以调节水泵电机的电源频率，进而调整水泵的转速；可编程控制器根据PID调节器传输过来的水泵启动台数信号控制水泵的运转。通过对水泵的启动和停止台数及其中变频泵转速的调节，将用户管网中的水压恒稳于用户预先设定的压力值，使供水泵组“提升”的水量与用户管网不断变化的用水量保持一致，达到“变量恒压供水”的目的。

一、蓄水池自灌引水方式

蓄水池自灌引水方式布置的水泵，一般水泵与蓄水池均布置于地面以上，蓄水池内水位必须高于水泵出口端排气孔，以保证水泵起动之前蓄水池内的水能自动灌入水泵泵腔，并将泵腔内的空气排尽。

这种安装方式水泵的进水口需安装一只阀门，当水泵故障需要拆下维修或更换时，可将阀门关闭，以防止蓄水池内水外泄。

二、蓄水池吸上引水方式

蓄水池吸上引水方式布置的水泵，蓄水池一般建于地面以下，而水泵位于地面上，蓄水池水位低于水泵进水口，因此，蓄水池内的水不能自动灌入水泵泵腔，为了使水泵正常工作，在水泵起动前必须人工将水灌满水泵泵腔和水泵

吸水管，将泵腔内空气排尽。所以蓄水池内水泵的吸水管底端需安装底阀，但由于市场上一般底阀密封性不是很好，加之水中的颗粒容易进入底阀使底阀关闭不严，所以目前采用安装底阀方式越来越少，大多改为加装引水罐形式(下左图)，由于加装了引水罐，不需人工灌引水，且无底阀，使水泵吸水口由负压吸水变为正压吸水，所以水泵运行可靠性要高得多。

考虑到对水泵吸程的影响及引水渗漏问题，水泵的吸上引水方式一般在水泵进水口之前均不宜装设闸阀、止回阀等阀门。BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S1.1-3V	800	600	300
YJK-S1.5-3V	800	600	300
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400

☆ 性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
	2/3-0.36	25GDL2-12×3	1.1	1090	380	100	175	750	230	430	1140	362	810
	2/4-0.48	25GDL2-12×4	1.1	1090	380	100	175	750	230	430	1140	362	810
	2/5-0.60	25GDL2-12×5	1.5	1090	380	100	175	750	230	430	1140	362	810
	2/6-0.72	25GDL2-12×6	1.5	1090	380	100	175	750	230	430	1140	362	810
	2/7-0.84	25GDL2-12×7	2.2	1090	380	100	175	750	230	430	1140	362	810
	2/8-0.96	25GDL2-12×8	2.2	1090	380	100	175	750	230	430	1140	362	810
	2/9-1.08	25GDL2-12×9	2.2	1090	380	100	175	750	230	430	1140	362	810
	2/10-1.20	25GDL2-12×10	3	1090	380	100	175	750	230	430	1140	362	810
	2/11-1.32	25GDL2-12×11	3	1090	380	100	175	750	230	430	1140	362	810
	2/12-1.44	25GDL2-12×12	3	1090	380	100	175	750	230	430	1140	362	810
	2/13-1.56	25GDL2-12×13	4	1090	380	100	175	750	230	430	1140	362	810
	2/14-1.68	25GDL2-12×14	4	1090	380	100	175	750	230	430	1140	362	810
	2/15-1.80	25GDL2-12×15	4	1090	380	100	175	750	230	430	1140	362	810
	2/3-0.36	25GDL2-12×3	1.1	1890	400	100	175	750	230	430	1915	362	810
	2/4-0.48	25GDL2-12×4	1.1	1890	400	100	175	750	230	430	1915	362	810
	2/5-0.60	25GDL2-12×5	1.5	1890	400	100	175	750	230	430	1915	362	810
	2/6-0.72	25GDL2-12×6	1.5	1890	400	100	175	750	230	430	1915	362	810
	2/7-0.84	25GDL2-12×7	2.2	1890	400	100	175	750	230	430	1915	362	810
	2/8-0.96	25GDL2-12×8	2.2	1890	400	100	175	750	230	430	1915	362	810
	2/9-1.08	25GDL2-12×9	2.2	1890	400	100	175	750	230	430	1915	362	810
	2/10-1.20	25GDL2-12×10	3	1890	400	100	175	750	230	430	1915	362	810
	2/11-1.32	25GDL2-12×11	3	1890	400	100	175	750	230	430	1915	362	810
	2/12-1.44	25GDL2-12×12	3	1890	400	100	175	750	230	430	1915	362	810
	2/13-1.56	25GDL2-12×13	4	1890	400	100	175	750	230	430	1915	362	810
	2/14-1.68	25GDL2-12×14	4	1890	400	100	175	750	230	430	1915	362	810
	2/15-1.80	25GDL2-12×15	4	1890	400	100	175	750	230	430	1915	362	810
	本系列配φ400×1500隔膜式气压罐，主管管径为DN40

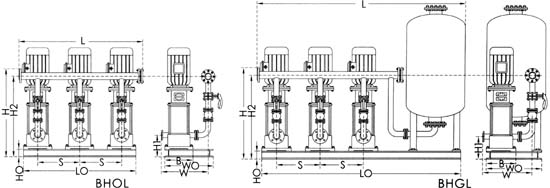

安装尺寸图

性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S1.1-3V	800	600	300
YJK-S1.5-3V	800	600	300
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400

BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
	4/3-0.33	25GDL4-11×3	1.1	1090	380	100	175	750	230	430	1140	362	810
	4/4-0.44	25GDL4-11×4	1.5	1090	380	100	175	750	230	430	1140	362	810
	4/5-0.55	25GDL4-11×5	2.2	1090	380	100	175	750	230	430	1140	362	810
	4/6-0.66	25GDL4-11×6	2.2	1090	380	100	175	750	230	430	1140	362	810
	4/7-0.77	25GDL4-11×7	3	1090	380	100	175	750	230	430	1140	362	810
	4/8-0.88	25GDL4-11×8	3	1090	380	100	175	750	230	430	1140	362	810
	4/9-0.99	25GDL4-11×9	3	1090	380	100	175	750	230	430	114	362	810
	4/10-1.10	25GDL4-11×10	4	1090	380	100	175	750	230	430	1140	362	810
	4/11-1.21	25GDL4-11×11	4	1090	380	100	175	750	230	430	1140	362	810
	4/12-1.32	25GDL4-11×12	4	1090	380	100	175	750	230	430	1140	362	810
	4/13-1.43	25GDL4-11×13	4	1090	380	100	175	750	230	430	1140	362	810
	4/14-1.54	25GDL4-11×14	5.5	1090	380	100	175	750	230	430	1140	362	810
	4/15-1.65	25GDL4-11×15	5.5	1090	380	100	175	750	230	430	1140	362	810
	4/3-0.33	25GDL4-11×3	1.1	1890	400	100	175	750	230	430	1915	362	810
	4/4-0.44	25GDL4-11×4	1.5	1890	400	100	175	750	230	430	1915	362	810
	4/5-0.55	25GDL4-11×5	2.2	1890	400	100	175	750	230	430	1915	362	810
	4/6-0.66	25GDL4-11×6	2.2	1890	400	100	175	750	230	430	1915	362	810
	4/7-0.77	25GDL4-11×7	3	1890	400	100	175	750	230	430	1915	362	810
	4/8-0.88	25GDL4-11×8	3	1890	400	100	175	750	230	430	1915	362	810
	4/9-0.99	25GDL4-11×9	3	1890	400	100	175	750	230	430	1915	362	810
	4/10-1.10	25GDL4-11×10	4	1890	400	100	175	750	230	430	1915	362	810
	4/11-1.21	25GDL4-11×11	4	1890	400	100	175	750	230	430	1915	362	810
	4/12-1.32	25GDL4-11×12	4	1890	400	100	175	750	230	430	1915	362	810
	4/13-1.43	25GDL4-11×13	4	1890	400	100	175	750	230	430	1915	362	810
	4/14-1.54	25GDL4-11×14	5.5	1890	400	100	175	750	230	430	1915	362	810
	4/15-1.65	25GDL4-11×15	5.5	1890	400	100	175	750	230	430	1915	362	810
	本系列配φ400×1500隔膜式气压罐，主管管径为DN40

安装尺寸图

性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S1.5-3V	800	600	300
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450

☆ BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	6/3-0.36	40GDL6-12×3	1.5	1175	400	100	190	810	255	460	1225	411	873
	6/4-0.48	40GDL6-12×4	2.2	1175	400	100	190	810	255	460	1225	411	873
	6/5-0.60	40GDL6-12×5	2.2	1175	400	100	190	810	255	460	1225	411	873
	6/6-0.72	40GDL6-12×6	3	1175	400	100	190	810	255	460	1225	411	873
	6/7-0.84	40GDL6-12×7	3	1175	400	100	190	810	255	460	1225	411	873
	6/8-0.96	40GDL6-12×8	4	1175	400	100	190	810	255	460	1225	411	873
	6/9-1.08	40GDL6-12×9	4	1175	400	100	190	810	255	460	1225	411	873
	6/10-1.20	40GDL6-12×10	4	1175	400	100	190	810	255	460	1225	411	873
	6/11-1.32	40GDL6-12×11	5.5	1175	400	100	190	810	255	460	1225	411	873
	6/12-1.44	40GDL6-12×12	5.5	1175	400	100	190	810	255	460	1225	411	873
	6/13-1.56	40GDL6-12×13	7.5	1175	400	100	190	810	255	460	1225	411	873
	6/14-1.68	40GDL6-12×14	7.5	1175	400	100	190	810	255	460	1225	411	873
	6/15-1.80	40GDL6-12×15	7.5	1175	400	100	190	810	255	460	2190	411	873
BHGL	6/3-0.36	40GDL6-12×3	1.5	2165	600	100	190	810	255	460	2190	411	873
	6/4-0.48	40GDL6-12×4	2.2	2165	600	100	190	810	255	460	2190	411	873
	6/5-0.60	40GDL6-12×5	2.2	2165	600	100	190	810	255	460	2190	411	873
	6/6-0.72	40GDL6-12×6	3	2165	600	100	190	810	255	460	2190	411	873
	6/7-0.84	40GDL6-12×7	3	2165	600	100	190	810	255	460	2190	411	873
	6/8-0.96	40GDL6-12×8	4	2165	600	100	190	810	255	460	2190	411	873
	6/9-1.08	40GDL6-12×9	4	2165	600	100	190	810	255	460	2190	411	873
	6/10-1.20	40GDL6-12×10	4	2165	600	100	190	810	255	460	2190	411	873
	6/11-1.32	40GDL6-12×11	5.5	2165	600	100	190	810	255	460	2190	411	873
	6/12-1.44	40GDL6-12×12	5.5	2165	600	100	190	810	255	460	2190	411	873
	6/13-1.56	40GDL6-12×13	7.5	2165	600	100	190	810	255	460	2190	411	873
	6/14-1.68	40GDL6-12×14	7.5	2165	600	100	190	810	255	460	2190	411	873
	6/15-1.80	40GDL6-12×15	7.5	2165	600	100	190	810	255	460	2190	411	873
	本系列配φ600×1800隔膜式气压罐，主管管径为DN50。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450

BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	12/2-0.30	50GDL12-15×2	2.2	1400	450	100	200	850	300	550	1450	460	940
	12/3-0.45	50GDL12-15×3	3	1400	450	100	200	850	300	550	1450	460	940
	12/4-0.60	50GDL12-15×4	4	1400	450	100	200	850	300	550	1450	460	940
	12/5-0.75	50GDL12-15×5	5.5	1400	450	100	200	850	300	550	1450	460	940
	12/6-0.90	50GDL12-15×6	5.5	1400	450	100	200	850	300	550	1450	460	940
	12/7-1.05	50GDL12-15×7	7.5	1400	450	100	200	850	300	550	1450	460	940
	12/8-1.20	50GDL12-15×8	7.5	1400	450	100	200	850	300	550	1450	460	940
	12/9-1.35	50GDL12-15×9	11	1400	450	100	200	850	300	550	1450	460	940
	12/10-1.50	50GDL12-15×10	11	1400	450	100	200	850	300	550	1450	460	940
BHGL	12/2-0.30	50GDL12-15×2	2.2	2400	600	100	200	850	300	550	2425	460	940
	12/3-0.45	50GDL12-15×3	3	2400	600	100	200	850	300	550	2425	460	940
	12/4-0.60	50GDL12-15×4	4	2400	600	100	200	850	300	550	2425	460	940
	12/5-0.75	50GDL12-15×5	5.5	2400	600	100	200	850	300	550	2425	460	940
	12/6-0.90	50GDL12-15×6	5.5	2400	600	100	200	850	300	550	2425	460	940
	12/7-1.05	50GDL12-15×7	7.5	2400	600	100	200	850	300	550	2425	460	940
	12/8-1.20	50GDL12-15×8	7.5	2400	600	100	200	850	300	550	2425	460	940
	12/9-1.35	50GDL12-15×9	11	2400	600	100	200	850	300	550	2425	460	940
	12/10-1.50	50GDL12-15×10	11	2400	600	100	200	850	300	550	2425	460	940
	本系列配φ600×1800隔膜式气压罐，主管管径为DN65。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500

☆ BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	18/2-0.30	50GDL18-15×2	3	1400	450	100	200	850	300	550	1450	460	941
	18/3-0.45	50GDL18-15×3	4	1400	450	100	200	850	300	550	1450	460	941
	18/4-0.60	50GDL18-15×4	5.5	1400	450	100	200	850	300	550	1450	460	941
	18/5-0.75	50GDL18-15×5	7.5	1400	450	100	200	850	300	550	1450	460	941
	18/6-0.90	50GDL18-15×6	7.5	1400	450	100	200	850	300	550	1450	460	941
	18/7-1.05	50GDL18-15×7	11	1400	450	100	200	850	300	550	1450	460	941
	18/8-1.20	50GDL18-15×8	11	1400	450	100	200	850	300	550	1450	460	941
	18/9-1.35	50GDL18-15×9	15	1400	450	100	200	850	300	550	1450	460	941
	18/10-1.50	50GDL18-15×10	15	1400	450	100	200	850	300	550	1450	460	941
BHGL	18/2-0.30	50GDL18-15×2	3	2400	600	100	200	850	300	550	2425	460	941
	18/3-0.45	50GDL18-15×3	4	2400	600	100	200	850	300	550	2425	460	941
	18/4-0.60	50GDL18-15×4	5.5	2400	600	100	200	850	300	550	2425	460	941
	18/5-0.75	50GDL18-15×5	7.5	2400	600	100	200	850	300	550	2425	460	941
	18/6-0.90	50GDL18-15×6	7.5	2400	600	100	200	850	300	550	2425	460	941
	18/7-1.05	50GDL18-15×7	11	2400	600	100	200	850	300	550	2425	460	941
	18/8-1.20	50GDL18-15×8	11	2400	600	100	200	850	300	550	2425	460	941
	18/9-1.35	50GDL18-15×9	15	2400	600	100	200	850	300	550	2425	460	941
	18/10-1.50	50GDL18-15×10	15	2400	600	100	200	850	300	550	2425	460	941
	本系列配φ600×1800隔膜式气压罐，主管管径为DN80。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK-S18.5-3V	1800	800	500

☆ BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	24/2-0.24	65GDL24-12×2	3	1400	500	100	210	850	300	550	1450	490	1035
	24/3-0.36	65GDL24-12×3	4	1400	500	100	210	850	300	550	1450	490	1035
	24/4-0.48	65GDL24-12×4	5.5	1400	500	100	210	850	300	550	1450	490	1035
	24/5-0.60	65GDL24-12×5	7.5	1400	500	100	210	850	300	550	1450	490	1035
	24/6-0.72	65GDL24-12×6	7.5	1400	500	100	210	850	300	550	1450	490	1035
	24/7-0.84	65GDL24-12×7	11	1400	500	100	210	850	300	550	1450	490	1035
	24/8-0.96	65GDL24-12×8	11	1400	500	100	210	850	300	550	1450	490	1035
	24/9-1.08	65GDL24-12×9	15	1400	500	100	210	850	300	550	1450	490	1035
	24/10-1.20	65GDL24-12×10	15	1400	500	100	210	850	300	550	1450	490	1035
	24/11-1.32	65GDL24-12×11	15	1400	500	100	210	850	300	550	1450	490	1035
	24/12-1.44	65GDL24-12×12	18.5	1400	500	100	210	850	300	550	1450	490	1035
BHGL	24/2-0.24	65GDL24-12×2	3	2400	600	100	210	850	300	550	2425	490	1035
	24/3-0.36	65GDL24-12×3	4	2400	600	100	210	850	300	550	2425	490	1035
	24/4-0.48	65GDL24-12×4	5.5	2400	600	100	210	850	300	550	2425	490	1035
	24/5-0.60	65GDL24-12×5	7.5	2400	600	100	210	850	300	550	2425	490	1035
	24/6-0.72	65GDL24-12×6	7.5	2400	600	100	210	850	300	550	2425	490	1035
	24/7-0.84	65GDL24-12×7	11	2400	600	100	210	850	300	550	2425	490	1035
	24/8-0.96	65GDL24-12×8	11	2400	600	100	210	850	300	550	2425	490	1035
	24/9-1.08	65GDL24-12×9	15	2400	600	100	210	850	300	550	2425	490	1035
	24/10-1.20	65GDL24-12×10	15	2400	600	100	210	850	300	550	2425	490	1035
	24/11-1.32	65GDL24-12×11	15	2400	600	100	210	850	300	550	2425	490	1035
	24/12-1.44	65GDL24-12×12	18.5	2400	600	100	210	850	300	550	2425	490	1035
	本系列配φ600×1800隔膜式气压罐，主管管径为DN100。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK-S18.5-3V	1800	800	500

BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	36/2-0.24	80GDL36-12×2	4	1520	540	100	230	950	340	590	1570	560	1158
	36/3-0.36	80GDL36-12×3	5.5	1520	540	100	230	950	340	590	1570	560	1158
	36/4-0.48	80GDL36-12×4	7.5	1520	540	100	230	950	340	590	1570	560	1158
	36/5-0.60	80GDL36-12×5	11	1520	540	100	230	950	340	590	1570	560	1158
	36/6-0.72	80GDL36-12×6	11	1520	540	100	230	950	340	590	1570	560	1158
	36/7-0.84	80GDL36-12×7	15	1520	540	100	230	950	340	590	1570	560	1158
	36/8-0.96	80GDL36-12×8	15	1520	540	100	230	950	340	590	1570	560	1158
	36/9-1.08	80GDL36-12×9	18.5	1520	540	100	230	950	340	590	1570	560	1158
	36/10-1.20	80GDL36-12×10	18.5	1520	540	100	230	950	340	590	1570	560	1158
BHGL	36/2-0.24	80GDL36-12×2	4	2520	600	100	230	950	340	590	2545	560	1158
	36/3-0.36	80GDL36-12×3	5.5	2520	600	100	230	950	340	590	2545	560	1158
	36/4-0.48	80GDL36-12×4	7.5	2520	600	100	230	950	340	590	2545	560	1158
	36/5-0.60	80GDL36-12×5	11	2520	600	100	230	950	340	590	2545	560	1158
	36/6-0.72	80GDL36-12×6	11	2520	600	100	230	950	340	590	2545	560	1158
	36/7-0.84	80GDL36-12×7	15	2520	600	100	230	950	340	590	2545	560	1158
	36/8-0.96	80GDL36-12×8	15	2520	600	100	230	950	340	590	2545	560	1158
	36/9-1.08	80GDL36-12×9	18.5	2520	600	100	230	950	340	590	2545	560	1158
	36/10-1.20	80GDL36-12×10	18.5	2520	600	100	230	950	340	590	2545	560	1158
	本系列配φ600×1800隔膜式气压罐，主管管径为DN150。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK-S18.5-3V	1800	800	500
YJK-S22-3V	1800	800	500
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600

BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	54/2-0.28	80GDL54-14×2	7.5	1520	540	100	230	950	340	590	1570	560	1158
	54/3-0.42	80GDL54-14×3	11	1520	540	100	230	950	340	590	1570	560	1158
	54/4-0.56	80GDL54-14×4	15	1520	540	100	230	950	340	590	1570	560	1158
	54/5-0.70	80GDL54-14×5	18.5	1520	540	100	230	950	340	590	1570	560	1158
	54/6-0.84	80GDL54-14×6	18.5	1520	540	100	230	950	340	590	1570	560	1158
	54/7-0.98	80GDL54-14×7	22	1520	540	100	230	950	340	590	1570	560	1158
	54/8-1.12	80GDL54-14×8	30	1520	540	100	230	950	340	590	1570	560	1158
	54/9-1.26	80GDL54-14×9	30	1520	540	100	230	950	340	590	1570	560	1158
	54/10-1.40	80GDL54-14×10	37	1520	540	100	230	950	340	590	1570	560	1158
BHGL	54/2-0.28	80GDL54-14×2	7.5	2720	800	100	230	950	340	590	2745	560	1158
	54/3-0.42	80GDL54-14×3	11	2720	800	100	230	950	340	590	2745	560	1158
	54/4-0.56	80GDL54-14×4	15	2720	800	100	230	950	340	590	2745	560	1158
	54/5-0.70	80GDL54-14×5	18.5	2720	800	100	230	950	340	590	2745	560	1158
	54/6-0.84	80GDL54-14×6	18.5	2720	800	100	230	950	340	590	2745	560	1158
	54/7-0.98	80GDL54-14×7	22	2720	800	100	230	950	340	590	2745	560	1158
	54/8-1.12	80GDL54-14×8	30	2720	800	100	230	950	340	590	2745	560	1158
	54/9-1.26	80GDL54-14×9	30	2720	800	100	230	950	340	590	2745	560	1158
	54/10-1.40	80GDL54-14×10	37	2720	800	100	230	950	340	590	2745	560	1158
	本系列配φ800×2200隔膜式气压罐，主管管径为DN150。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK-S18.5-3V	1800	800	500
YJK-S22-3V	1800	800	500
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600
YJK-S45-3V	2200	900	600

BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	72/2-0.28	100GDL72-14×2	11	1520	540	100	240	1050	340	590	1570	580	1250
	72/3-0.42	100GDL72-14×3	15	1520	540	100	240	1050	340	590	1570	580	1250
	72/4-0.56	100GDL72-14×4	18.5	1520	540	100	240	1050	340	590	1570	580	1250
	72/5-0.70	100GDL72-14×5	22	1520	540	100	240	1050	340	590	1570	580	1250
	72/6-0.84	100GDL72-14×6	30	1520	540	100	240	1050	340	590	1570	580	1250
	72/7-0.98	100GDL72-14×7	30	1520	540	100	240	1050	340	590	1570	580	1250
	72/8-1.12	100GDL72-14×8	37	1520	540	100	240	1050	340	590	1570	580	1250
	72/9-1.26	100GDL72-14×9	37	1520	540	100	240	1050	340	590	1570	580	1250
	72/10-1.40	100GDL72-14×10	45	1520	540	100	240	1050	340	590	1570	580	1250
BHGL	72/2-0.28	100GDL72-14×2	11	2720	800	100	240	1050	340	590	2745	580	1250
	72/3-0.42	100GDL72-14×3	15	2720	800	100	240	1050	340	590	2745	580	1250
	72/4-0.56	100GDL72-14×4	18.5	2720	800	100	240	1050	340	590	2745	580	1250
	72/5-0.70	100GDL72-14×5	22	2720	800	100	240	1050	340	590	2745	580	1250
	72/6-0.84	100GDL72-14×6	30	2720	800	100	240	1050	340	590	2745	580	1250
	72/7-0.98	100GDL72-14×7	30	2720	800	100	240	1050	340	590	2745	580	1250
	72/8-1.12	100GDL72-14×8	37	2720	800	100	240	1050	340	590	2745	580	1250
	72/9-1.26	100GDL72-14×9	37	2720	800	100	240	1050	340	590	2745	580	1250
	72/10-1.40	100GDL72-14×10	45	2720	800	100	240	1050	340	590	2745	580	1250
	本系列配φ800×2200隔膜式气压罐，主管管径为DN150。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S18.5-3V	1800	800	500
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600
YJK-S45-3V	2200	900	600
YJK-S55-3V	2200	1000	600
YJK-S75-3V	2200	1000	600
YJK-S90-3V	2200	1000	600

BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	108/2-0.40	125GDL10-20×2	18.5	1800	600	100	260	1170	400	700	1850	706	1385
	108/3-0.60	125GDL10-20×3	30	1800	600	100	260	1170	400	700	1850	706	1385
	108/4-0.80	125GDL10-20×4	37	1800	600	100	260	1170	400	700	1850	706	1385
	108/5-1.00	125GDL10-20×5	45	1800	600	100	260	1170	400	700	1850	706	1385
	108/6-1.20	125GDL10-20×6	55	1800	600	100	260	1170	400	700	1850	706	1385
	108/7-1.40	125GDL10-20×7	75	1800	600	100	260	1170	400	700	1850	706	1385
	108/8-1.60	125GDL10-20×8	75	1800	600	100	260	1170	400	700	1850	706	1385
	108/9-1.80	125GDL10-20×9	90	1800	600	100	260	1170	400	700	1850	706	1385
	108/10-2.00	125GDL10-20×10	90	1800	600	100	260	1170	400	700	1850	706	1385
BHGL	108/2-0.40	125GDL10-20×2	18.5	3200	1000	100	260	1170	400	700	3225	706	1385
	108/3-0.60	125GDL10-20×3	30	3200	1000	100	260	1170	400	700	3225	706	1385
	108/4-0.80	125GDL10-20×4	37	3200	1000	100	260	1170	400	700	3225	706	1385
	108/5-1.00	125GDL10-20×5	45	3200	1000	100	260	1170	400	700	3225	706	1385
	108/6-1.20	125GDL10-20×6	55	3200	1000	100	260	1170	400	700	3225	706	1385
	108/7-1.40	125GDL10-20×7	75	3200	1000	100	260	1170	400	700	3225	706	1385
	108/8-1.60	125GDL10-20×8	75	3200	1000	100	260	1170	400	700	3225	706	1385
	108/9-1.80	125GDL10-20×9	90	3200	1000	100	260	1170	400	700	3225	706	1385
	108/10-2.00	125GDL10-20×10	90	3200	1000	100	260	1170	400	700	3225	706	1385
	本系列配φ1000×2500隔膜式气压罐，主管管径为DN200。

BHOL、BHGL安装尺寸图

BHOL、BHGL性能曲线及控制柜尺寸

控制柜型号	高度A (mm)	宽度B (mm)	深度C (mm)
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600
YJK-S55-3V	2200	1000	600
YJK-S75-3V	2200	1000	600
YJK-S90-3V	2200	1000	600

☆ BHOL、BHGL性能参数表及安装尺寸表

型号	规格	泵型号	功率	基座规格			出口高度		泵宽度	泵间距	外型规格
型号	规格	泵型号	功率	L0	W0	H0	H1	H2	泵宽度	泵间距	L	W	H
BHOL	162/3-0.40	150GDL160-20×2	30	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-0.60	150GDL160-20×3	37	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-0.80	150GDL160-20×4	55	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.00	150GDL160-20×5	75	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.20	150GDL160-20×6	75	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.40	150GDL160-20×7	90	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.60	150GDL160-20×8	110	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.80	150GDL160-20×9	110	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-2.00	150GDL160-20×10	132	1800	600	100	280	1260	400	700	1850	821	1532
BHGL	162/3-0.40	150GDL160-20×2	30	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-0.60	150GDL160-20×3	37	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-0.80	150GDL160-20×4	55	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.00	150GDL160-20×5	75	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.20	150GDL160-20×6	75	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.40	150GDL160-20×7	90	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.60	150GDL160-20×8	110	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.80	150GDL160-20×9	110	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-2.00	150GDL160-20×10	132	3200	1000	100	280	1260	400	700	3225	821	1532
	本系列配φ1000×2500隔膜式气压罐，主管管径为DN250。

变频调速恒压供水设备安装尺寸图

变频调速恒压供水设备安装尺寸图

关于桂冠

技术服务

新闻中心

联系方式

微信二维码加好友

咨询在线客服
