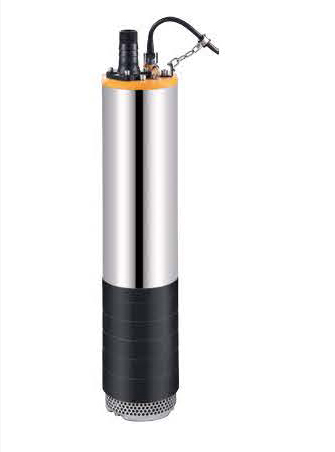

QXN型内装式潜水电泵

1．产品概述

QXN型内装式潜水电泵由水泵、密封、电动 机、冷却水套组成,电动机位于电泵上部,为三相异步电动机；水泵位于电泵下部,为多级离心式叶轮径向导叶结 构；水泵与电机之间采用两道独立的耐磨机械密封,各固定止口密封处采用O形耐油橡胶密封圈作静密封；电动机外套有钢制冷却水套，电泵工作时，水流从水套和电动机之间空隙通过，对电动机和轴承有良好的冷却作用, 因此电泵上部可以露出水面工作。电泵转轴经镀硬铬处理, 不易磨损、腐蚀,且便于叶轮的 维修拆卸。具有电泵结构紧凑、体积小、移动方便,具有扬程高、抽干彻底等优点。

QX-N型5.5KW（含5.5KW）以下电泵电机内配有保护装置,能在缺相、过载、电机过热等异常情况下，断开电源 保护电机。

可靠的防浸水电缆入口即使电缆破损或线头浸入水中，水也不会进入电机，更不会因环境潮湿，水气通过电缆导线间隙吸入电机，造成绝缘下降。

2.主要特点

广泛用于矿山、建筑施工、农田等场所, 是抽送矿井积水、生活废水、河塘清水等含小量泥沙等软性固体颗粒液体的理想设备。

3.使用条件

介质温度不高于+40℃；

介质的PH值为6.5-8.5之间；

介质中含固体杂质的体积不超过0.5％,颗粒直径度不超过2mm；

电源为三相电压380V,频率50Hz,电压波动范围为额定值的0.9-1.1倍。

产品参数
