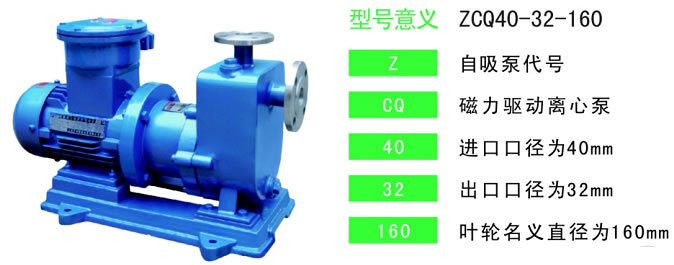

产品简介
■ ZCQ型自吸式磁力泵工作原理: 自吸磁力泵|自吸磁力泵厂家|自吸磁力泵选型|自吸磁力泵价格|杭州自吸磁力泵|浙江自吸磁力泵
ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图一。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
■ ZCQ型自吸式磁力泵产品特点:
ZCQ型自吸式磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。
■ ZCQ型自吸式磁力泵产品用途:
ZCQ型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。
性能参数
■ ZCQ型自吸式磁力泵性能参数:自吸磁力泵|自吸磁力泵厂家|自吸磁力泵选型|自吸磁力泵价格|杭州自吸磁力泵|浙江自吸磁力泵
型 号
|
口径
|
扬程
m
|
流量
L/min
|
电机功率
KW
|
转速
r/min
|
电压
V
|
自吸性能
m/3分
|
进口
mm
|
出口
mm
|
ZCQ20-12-100
|
20
|
12
|
12
|
50
|
0.37
|
2900
|
220/380
|
4
|
ZCQ25-20-115
|
25
|
20
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
ZCQ32-25-115
|
32
|
25
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
ZCQ32-25-145
|
32
|
25
|
25
|
110
|
1.1
|
2900
|
380
|
4
|
ZCQ40-32-132
|
40
|
32
|
20
|
180
|
2.2
|
2900
|
380
|
4
|
ZCQ40-32-160
|
40
|
32
|
32
|
180
|
4
|
2900
|
380
|
4
|
ZCQ50-40-145
|
50
|
40
|
25
|
240
|
4
|
2900
|
380
|
4
|
ZCQ50-40-160
|
50
|
40
|
32
|
220
|
4
|
2900
|
380
|
4
|
ZCQ65-50-145
|
65
|
50
|
25
|
280
|
5.5
|
2900
|
380
|
4
|
ZCQ65-50-160
|
65
|
50
|
32
|
450
|
7.5
|
2900
|
380
|
4
|
ZCQ80-65-125
|
80
|
65
|
20
|
800
|
7.5
|
2900
|
380
|
4
|
ZCQ80-65-160
|
80
|
65
|
32
|
800
|
15
|
2900
|
380
|
4
|
注:泵体材质不锈钢(304)
|
结构图纸

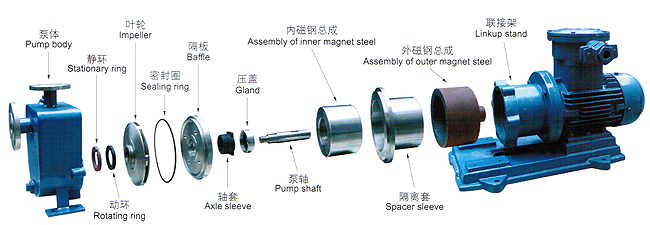

■ ZCQ型自吸式磁力泵结构爆炸图:自吸磁力泵|自吸磁力泵厂家|自吸磁力泵选型|自吸磁力泵价格|杭州自吸磁力泵|浙江自吸磁力泵
安装尺寸
ZCQ型自吸式磁力泵尺寸表自吸磁力泵|自吸磁力泵厂家|自吸磁力泵选型|自吸磁力泵价格|杭州自吸磁力泵|浙江自吸磁力泵
型号 |
A |
B1 |
B2 |
B3 |
h |
H |
H1 |
H2 |
L |
L1 |
L2 |
m-Φd |
ZCQ20-15-110 |
90 |
150 |
198 |
225 |
60 |
225 |
54 |
315 |
410 |
90 |
210 |
4--Φ18 |
ZCQ25-20-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-145 |
105 |
180 |
250 |
280 |
80 |
255 |
60 |
360 |
555 |
130 |
285 |
4--Φ12 |
ZCQ40-32-132 |
105 |
200 |
270 |
310 |
90 |
265 |
60 |
375 |
610 |
130 |
350 |
4--Φ14 |
ZCQ40-32-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-145 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ65-50-145 |
145 |
280 |
345 |
390 |
132 |
315 |
60 |
440 |
760 |
210 |
360 |
4--Φ16 |
ZCQ65-50-160 |
150 |
280 |
345 |
390 |
132 |
345 |
60 |
475 |
775 |
185 |
360 |
4--Φ16 |
ZCQ80-65-125 |
170 |
280 |
345 |
390 |
132 |
446 |
60 |
510 |
80 |
220 |
360 |
4--Φ16 |
ZCQ80-65-160 |
180 |
350 |
420 |
470 |
160 |
480 |
100 |
650 |
1000 |
270 |
390 |
4--Φ18 |
使用说明
■ ZCQ型自吸式磁力泵安装使用: 自吸磁力泵|自吸磁力泵厂家|自吸磁力泵选型|自吸磁力泵价格|杭州自吸磁力泵|浙江自吸磁力泵
1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,关闭吸入管阀门。
维护保养
■ ZCQ型自吸式磁力泵注意事项:
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
故障排除
安装和使用 自吸磁力泵|自吸磁力泵厂家|自吸磁力泵选型|自吸磁力泵价格|杭州自吸磁力泵|浙江自吸磁力泵
1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。
ZCQ型自吸式磁力泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
ZCQ型自吸式磁力泵故障原因及解决方法
故障形式 |
产生原因 |
排除方法 |
自吸磁力泵不出水
|
a、水泵反转 |
改变电机接线 |
b、进水管道漏气 |
杜绝漏气 |
c、泵腔蓄水太少 |
增加蓄水量 |
d、电压太高,启动时联轴器打滑 |
调正电压 |
e、吸程太高 |
降低砂安装位置 |
f、阀门没有打开 |
校正或更改阀门 |
自吸磁力泵流量不足 |
a、吸入管径太小或淤塞 |
调换进水管 |
b、叶轮流道阻塞 |
清洗叶轮 |
c、扬程过高 |
开大出水阀 |
d、转速不够 |
恢复额定转速 |
自吸磁力泵扬程过低 |
a、流量过大 |
关小出水阀 |
b、转速太低 |
恢复额定转速 |
自吸磁力泵噪音太大 |
a、轴严重磨损 |
更换泵轴 |
b、轴套严重磨损 |
更换轴套 |
c、驱动磁钢杯与隔离套接触 |
拆除泵头重新组装 |
d、密封环与叶轮研磨 |
更换止推环、密封环 |
自吸磁力泵漏液 |
O型密封圈损坏 |
更换O型密封圈 |
ZCQ型自吸式磁力泵装置实例
