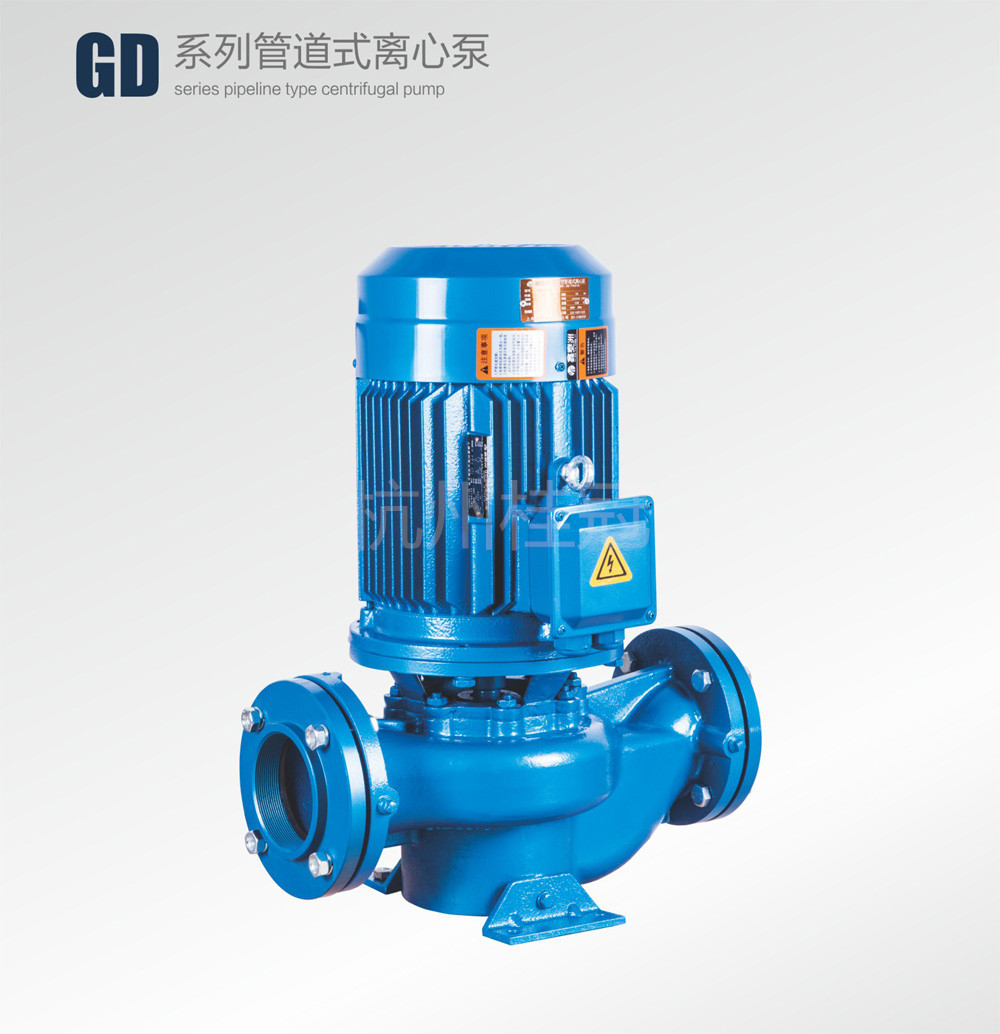

管道式离心泵

产品型号：
产品时间：2019/05/06 03:16:14
简要描述：管道式离心泵|管道式离心泵厂家|管道式离心泵报价|管道式离心泵参数|管道式离心泵选型|管道式离心泵用途，离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。

产品简介
性能参数

产品简介

ISG型管道离心泵根据IS型离心泵与管道泵之性能参数，参照ISO2858和新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

ISG型立式管道离心泵产品特点

ISG系列(并派生出IRG型管道热水泵,IHG型立式化泵)单级单吸立式管道式离心泵是我公司利用优秀的水利模型,并根据各类用户在不同使用条件下精心设计而成,符合JB/T53058-93质量标准.
ISG系列单级单吸立式管道式离心泵由于电机与泵直联,简化了中间传动的结构,增强了运转的平稳性,轴封采用硬合金机械密封,无泄漏.泵采用管道式结构,泵的进出口能像阀门一样安装在管路的任何位置及任何方向,与普通卧式泵比占地面积减少了30%,且具有运转噪声低,振动小等特点.易损件的使用寿命大大延长.本型泵以其性能稳定,高效节能,占地面积小,结构紧凑等特点,广受市青睐.

ISG型立式管道离心泵产品用途

1、 ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
2、 IRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。
3、 IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-150℃。
4、 YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-150℃。

工作条件

1、吸入压力≤1.0Mpa，或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

型号意义

选型范围

性能参数

SG型立式管道离心泵性能参数

型号	流量		扬程	效率	转速	电机功率	汽蚀余量	重量
型号	m3/h	l/s	m	%	r/min	kw	m	kg
ISG15-80	1.1	0.3	8.5	26	2900	0.18	2.3	17
	1.5	0.42	8	34
	2	0.55	7	34
ISG20-110	1.8	0.5	16	25	2900	0.37	2.3	25
	2.5	0.69	15	34
	3.3	0.91	13.5	35
ISG20-160	1.8	0.5	33	19	2900	0.75	2.3	29
	2.5	0.69	32	25
	3.3	0.91	30	23
ISG25-110	2.8	0.78	16	34	2900	0.55	2.3	26
	4	1.11	15	42
	5.2	1.44	13.5	41
ISG25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
	4	1.11	20	36
	5.2	1.44	18	35
ISG25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
	3.6	1	16	35
	4.6	1.28	14.4	35
ISG25-160	2.8	0.78	33	24	2900	1.5	2.3	39
	4	1.11	32	32
	5.2	1.44	30	33
ISG25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
	3.7	1.03	28	31
	4.9	1.36	26	31
ISG32-100I	4.4	1.22	13.2	48	2900	0.75	2	32
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
ISG32-125	3.5	0.97	22	40	2900	0.75	2.3	28
	5	1.39	20	44
	6.5	1.8	18	42
ISG32-125A	3.1	0.86	17.6	43	2900	0.55	2.3	28
	4.5	1.25	16	43
	5.8	1.61	14.4	43
ISG32-160	3.1	0.86	33	34	2900	1.5	2.3	28
	4.5	1.25	32	40
	5.8	1.61	30	42
ISG32-160I	4.4	1.22	33.2	34	2900	2.2	2	47
	6.3	1.75	32	40
	8.3	2.32	30.2	42
ISG32-200	3.1	0.86	51	28	2900	3	2	47
	4.5	1.25	50	35
	5.8	1.61	48	37
ISG32-200I	4.4	1.22	50.5	26	2900	4	2	43
	6.3	1.75	50	33
	8.3	2.32	48	35
ISG32-200IA	2.8	0.78	44.6	34	2900	2.2	2	74
	4	1.11	44	40
	5.2	1.44	42.7	42
ISG40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
ISG40-100A	3.9	1.08	10.6	52	2900	0.37	2.3	32
	5.6	1.56	10	52
	7.4	2.06	9	52
ISG40-125	4.4	1.22	21	41	2900	1.1	2.3	34
	6.3	1.75	20	46
	8.3	2.31	18	43
ISG40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41
ISG40-160	4.4	1.22	33	35	2900	2.2	2.3	47
	6.3	1.75	32	40
	8.3	2.31	30	40
ISG40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
	5.9	1.64	28	39
	7.8	2.17	26.3	39
ISG40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
	5.5	1.53	24	38
	7.2	2	22.5	37
ISG40-200	4.4	1.22	51	26	2900	4	2.3	74
	6.3	1.75	50	33
	8.3	2.31	48	32
ISG40-200A	4.1	1.14	45	26	2900	3	2.3	62
	5.9	1.64	44	31
	7.8	2.17	42	30
ISG40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
	5.3	1.47	36	29
	7	1.94	34.5	29
ISG40-250	4.4	1.22	82	24	2900	7.5	2.3	105
	6.3	1.75	80	28
	8.3	2.31	74	28
ISG40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
	5.9	1.64	70	28
	7.8	2.17	65	27
ISG40-250B	3.8	1.06	61.5	23	2900	4	2.3	77
	5.5	1.53	60	27
	7	1.94	56	26
ISG40-100I	8.8	2.44	13.2	55	2900	1.1	2.3	34
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISG40-100IA	8	2.22	10.6	60	2900	0.75	2.3	32
	11	3.05	10	60
	14.5	4.03	9	60
ISG40-125I	8.8	2.44	21.2	49	2900	1.5	2.3	38
	12.5	3.47	20	58
	16.3	4.53	17.8	57
ISG40-125IA	8	2.22	17	57	2900	1.1	2.3	33
	11	3.05	16	57
	14.5	4.03	14	57
ISG40-160I	8.8	2.44	33	45	2900	3	2.3	56
	12.5	3.47	32	52
	16.3	4.53	30	51
ISG40-160IA	8.2	2.28	29	44	2900	2.2	2.3	47
	11.7	3.25	28	51
	15.2	4.22	26	50
ISG40-160IB	7.3	2.38	23	50	2900	1.5	2.3	43
	10.4	2.89	22	50
	13.5	3.75	20.5	50
ISG40-200I	8.8	2.44	51.2	38	2900	5.5	2.3	85
	12.5	3.47	50	46
	16.3	4.53	48	46
ISG40-200IA	8.3	2.31	45	37	2900	4	2.3	75
	11.7	3.25	44	45
	15.3	4.25	42	45
ISG40-200IB	7.5	2.08	37	44	2900	3	2.3	63
	10.6	2.94	36	44
	13.8	3.83	34	44
ISG40-250I	8.8	2.44	81.2	31	2900	11	2.3	145
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISG40-250IA	8.2	2.28	71	38	2900	7.5	2.3	95
	11.6	3.22	70	38
	15.2	4.22	68	38
ISG40-250IB	7.6	2.11	61.4	37	2900	7.5	2.3	94
	10.8	3	60	37
	14	3.89	58	37
ISG40-250IC	7.1	1.97	53.2	36	2900	5.5	2.3	88
	10	2.78	52	36
	13.1	3.64	50.4	36
ISG50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISG50-100A	8	2.22	11	60	2900	0.75	2.3	35
	11	3.05	10	60
	14.5	4.03	9	60
ISG50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
	12.5	3.47	20	58
	16.3	4.53	17.8	57
ISG50-125A	8	2.22	17	57	2900	1.1	2.3	38
	11	3.05	16	57
	14.5	4.03	14	57
ISG50-160	8.8	2.44	33	45	2900	3	2.3	59
	12.5	3.47	32	52
	16.3	4.53	30	51
ISG50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
	11.7	3.25	28	51
	15.2	4.22	26	50
ISG50-160B	7.3	2.38	23	50	2900	1.5	2.3	47
	10.4	2.89	22	50
	13.5	3.75	20.5	50
ISG50-200	8.8	2.44	52	38	2900	5.5	2.3	101
	12.5	3.47	50	46
	16.3	4.53	48	46
ISG50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
	11.7	3.25	44	45
	15.3	4.25	42	45
ISG50-200B	7.5	2.08	37	44	2900	3	2.3	68
	10.6	2.94	36	44
	13.8	3.83	34	44
ISG50-250	8.8	2.44	82	29	2900	11	2.3	160
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISG50-250A	8.2	2.28	71.5	38	2900	7.5	2.3
	11.6	3.22	70	38
	15.2	4.22	68	38
ISG50-250B	7.6	2.11	61.4	37	2900	7.5	2.3	114
	10.8	3	60	37
	14	3.89	58	37
ISG50-250C	7.1	1.97	53.2	36	2900	5.5	2.3	108
	10	2.78	52	36
	13.1	3.64	50.4	36
ISG50-100I	17.5	4.86	13.7	67	2900	1.5	2.5	41
	25	6.94	12.5	69
	32.5	9.03	10.5	69
ISG50-100IA	15.6	4.3	11	65	2900	1.1	2.5	36
	22.3	6.19	10	67
	29	8.1	8.4	68
ISG50-125I	17.5	4.86	21.5	60	2900	3	2.5	56
	25	6.94	20	68
	32.5	9.03	18	67
ISG50-125IA	15.6	4.33	17	58	2900	2.2	2.5	48
	22.3	6.19	16	66
	29	8.1	13.6	65
ISG50-160I	17.5	4.68	34.4	54	2900	4	2.5	72
	25	6.94	32	63
	32.5	9.03	27.5	60
ISG50-160IA	16.4	4.56	30	54	2900	4	2.5	71
	23.4	6.5	28	62
	30.4	8.44	24	59
ISG50-160IB	15	4.17	26	58	2900	3	2.5	59
	21.6	6	24	58
	28	7.78	20.6	58
ISG50-200I	17.5	4.86	52.7	49	2900	7.5	2.5	108
	25	6.94	50	58
	32.5	9.03	45.5	59
ISG50-200IA	16.4	4.56	46.4	48	2900	7.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
ISG50-200IB	15.2	4.22	40	55	2900	5.5	2.5	100
	21.8	6.06	38	55
	28.3	7.86	34.5	55
ISG50-250I	17.5	4.86	82	39	2900	15	2.5	175
	25	6.94	80	50
	32.5	9.03	76.5	52
ISG50-250IA	16.4	4.56	71.5	39	2900	11	2.5	165
	23.4	6.5	70	50
	30.5	8.47	67	52
ISG50-250IB	15	4.17	61	38	2900	11	2.5	165
	21.6	6	60	49
	28	7.78	57.4	54
ISG50-315I	17.5	4.86	128	30	2900	30	2.5	310
	25	6.94	125	40
	32.5	9.03	122	44
ISG50-315IA	16.6	4.61	115	30	2900	22	2.5	245
	23.7	6.58	113	40
	31	8.6	110	44
ISG50-315IB	15.7	4.36	103	39	2900	18.5	2.5	215
	22.5	6.25	101	39
	29.2	8	98	39
ISG50-315IC	14.4	4	86	38	2900	15	2.5	195
	20.6	5.72	85	38
	26.8	7.44	83	38
ISG65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
	25	6.94	12.5	69
	32.5	9.03	10.5	69
ISG65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
	22.3	6.19	10	67
	29	8.1	8.4	68
ISG65-125	17.5	4.86	21.5	60	2900	3	2.5	58
	25	6.94	20	68
	32.5	9.03	18	67
ISG65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
	22.3	6.19	16	66
	29	8.1	14.4	65
ISG65-160	17.5	4.86	34.4	54	2900	4	2.5	75
	25	6.94	32	63
	32.5	9.03	27.5	60
ISG65-160A	16.4	4.56	30	54	2900	4	2.5	75
	23.4	6.5	28	62
	30.4	8.44	24	59
ISG65-160B	15	4.17	26	58	2900	3	2.5	63
	21.6	6	24	58
	28	7.78	20.6	58
ISG65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
	25	6.94	50	58
	32.5	9.03	45.5	59
ISG65-200A	16.4	4.56	46.4	48	2900	7.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
ISG65-200B	15.2	4.22	40	55	2900	5.5	2.5	100
	21.8	6.06	38	55
	28.3	7.86	34.5	55
ISG65-250	17.5	4.86	82	39	2900	15	2.5	180
	25	6.94	80	50
	32.5	9.03	76.5	52
ISG65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
	23.4	6.5	70	50
	30.5	8.47	67	52
ISG65-250B	15	4.17	61	38	2900	11	2.5	170
	21.6	6	60	49
	28	7.78	57.4	54
ISG65-315	17.5	4.86	127	32	2900	30	2.5	320
	25	6.94	125	40
	32.5	9.03	122	44
ISG65-315A	16.6	4.61	115	32	2900	22	2.5	255
	23.7	6.58	113	40
	31	8.6	110	44
ISG65-315B	15.7	4.36	103	39	2900	18.5	2.5	225
	22.5	6.25	101	39
	29.2	8	98	39
ISG65-315C	14.4	4	86	38	2900	15	2.5	205
	20.6	5.72	85	38
	26.8	7.44	83	38
ISG65-100I	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
ISG65-100IA	31.3	8.7	11	66	2900	2.2	3	53
	44.7	12.4	10	72
	58	16.1	8	69
ISG65-125I	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
ISG65-125IA	31.3	8.7	17.5	66	2900	4	3	78
	45	12.5	16	71
	58	16.1	13.6	69
ISG65-160I	35	9.72	35	63	2900	7.5	3	103
	50	13.9	32	71
	65	18.1	28	70
ISG65-160IA	32.7	9.1	30.6	62	2900	7.5	3	103
	46.7	13	28	70
	61	16.9	24	69
ISG65-160IB	30.3	8.4	26	69	2900	5.5	3	97
	43.3	12	24	69
	56.3	15.6	21	69
ISG65-200I	35	9.72	53.5	55	2900	15	3	176
	50	13.9	50	67
	65	18.1	46	68
ISG65-200IA	32.8	9.1	47	54	2900	11	3	166
	47	13.1	44	66
	61	16.9	40	67
ISG65-200IB	30.5	8.5	40.6	65	2900	7.5	3	114
	43.5	12.1	38	65
	56.6	15.7	33.4	65
ISG65-250I	35	9.72	83	52	2900	22	3	235
	50	13.9	80	59
	65	18.1	72	60
ISG65-250IA	32.5	9	73	52	2900	18.5	3	205
	46.7	13	70	59
	61	16.9	63	60
ISG65-250IB	30	8.3	62	58	2900	15	3	180
	43.3	12	60	58
	56	15.6	54	58
ISG65-315I	35	9.72	128	44	2900	37	3	350
	50	13.9	125	54
	65	18.1	121	57
ISG65-315IA	32.5	9	112.6	43	2900	30	3	335
	46.5	12.9	110	54
	60.5	16.8	106.4	57
ISG65-315IB	31	8.6	102.5	53	2900	30	3	335
	44.5	12.4	100	53
	58	16.1	98	53
ISG65-315IC	29	8.1	87	51	2900	22	3	270
	41	11.4	85	51
	53.6	14.9	83	51

型号	流量		扬程	效率	转速	电机功率	汽蚀余量	重量
型号	m3/h	l/s	m	%	r/min	kw	m	kg
ISG80-100	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
ISG80-100A	31.3	8.7	11	66	2900	2.2	3	54
	44.7	12.5	10	72
	58	16.1	8	69
ISG80-125	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
ISG80-125A	31.3	8.7	17.5	66	2900	4	3	79
	45	12.5	16	71
	58	16.1	13.6	69
ISG80-160	35	9.72	35	63	2900	7.5	3	105
	50	13.9	32	71
	65	18.1	28	70
ISG80-160A	32.7	9.1	30.6	62	2900	7.5	3	105
	46.7	13	28	70
	61	16.9	24	69
ISG80-160B	30.3	8.4	26	69	2900	5.5	3	98
	43.3	12	24	69
	56.3	15.6	21	69
ISG80-200	35	9.72	53.5	55	2900	15	3	175
	50	13.9	50	67
	65	18.1	46	68
ISG80-200A	32.8	9.1	47	54	2900	11	3	165
	47	13.1	44	66
	61	16.9	40	67
ISG80-200B	30.5	8.5	40.6	65	2900	7.5	3	115
	43.5	12.1	38	65
	56.5	15.7	33.4	65
ISG80-250	35	9.72	83	52	2900	22	3	240
	50	13.9	80	59
	65	18.1	72	60
ISG80-250A	32.5	9	73	52	2900	18.5	3	210
	46.7	13	70	59
	61	16.9	63	60
ISG80-250B	30	8.3	62	58	2900	15	3	185
	43.3	12	60	58
	56	15.6	54	58
ISG80-315	35	9.72	128	43	2900	37	3	355
	50	13.9	125	54
	65	18.1	122	57
ISG80-315A	32.5	9	112.6	43	2900	30	3	340
	46.5	12.9	110	54
	60.5	16.8	107.4	57
ISG80-315B	31	8.6	102.5	53	2900	30	3	340
	44.5	12.4	100	53
	58	16.1	98	53
ISG80-315C	29	8.1	98	51	2900	22	3	275
	41	11.4	85	51
	53.6	14.9	83	51
ISG80-350	35	9.72	146	55	290	55	3	570
	50	13.9	150	66
	65	18.1	142	67
ISG80-350A	31	8.6	138.4	65	2900	45	3	470
	44.5	12.4	142	65
	58	16.1	134.8	65
ISG80-350B	29	8.1	131.4	63	2900	37	3	440
	41	11.4	135	63
	53.6	14.9	127.8	63
ISG80-100I	70	19.4	13.6	66	2900	5.5	4.5	108
	100	27.8	12.5	76
	130	36.1	11	75
ISG80-100IA	62.6	17.4	11	64	2900	4	4.5	87
	89	24.7	10	74
	116	32.2	8.8	74
ISG80-125I	70	19.4	23.5	70	2900	11	4.5	163
	100	27.8	20	76
	130	36.1	14	65
ISG80-125IA	62.6	17.4	19	68	2900	7.5	4.5	113
	89	24.7	16	74
	116	32.2	11	65
ISG80-160I	70	19.4	36.5	70	2900	15	4.5	184
	100	27.8	32	76
	130	36.1	24	65
ISG80-160IA	65.4	18.2	32	68	2900	11	4.5	174
	93.5	26	28	74
	121.6	33.8	21	67
ISG80-160IB	60.6	16.8	72	72	2900	11	4.5	174
	86.6	24.1	24	72
	112.5	31.3	18	72
ISG80-200I	70	19.4	54	65	2900	22	4	251
	100	27.8	50	74
	130	36.1	42	73
ISG80-200IA	65.4	18.2	47.5	64	2900	18.5	4	220
	93.5	26	44	73
	121.6	33.8	37	72
ISG80-200IB	61	16.9	41	71	2900	15	4	198
	87	24.2	38	71
	113	31.4	32	71
ISG80-250I	70	19.4	87	62	2900	37	4	330
	100	27.8	80	69
	130	36.1	68	68
ISG80-250IA	65.4	18.2	76	61	2900	30	4	315
	93.5	26	70	68
	121.6	33.8	59.5	67
ISG80-250IB	61	16.9	65	66	2900	30	4	315
	87	24.2	60	66
	113	31.4	51	66
ISG80-315I	70	19.4	132	55	2900	75	4	675
	100	27.8	125	66
	130	36.1	114	67
ISG80-315IA	66.5	18.5	119	55	2900	55	4	535
	95	26.4	113	66
	123.6	34.3	103	67
ISG80-315IB	63	17.5	106.6	65	2900	45	4	420
	90	25	101	65
	117	32.5	92	65
ISG80-315IC	58	16.1	90	63	2900	37	4	366
	82	22.8	85	63
	107	29.7	76	63
ISG100-100	70	19.4	13.6	66	2900	5.5	4.5	113
	100	27.8	12.5	76
	130	36.1	11	75
ISG100-100A	62.6	17.4	11	64	2900	4	4.5	91
	89	47	10	74
	116	32.2	8.8	74
ISG100-125	70	19.4	23.5	70	2900	11	4.5	169
	100	27.8	20	76
	130	36.1	14	65
ISG100-125A	62.6	17.4	19	68	2900	7.5	4.5	118
	89	24.7	16	74
	116	32.2	11	63
ISG100-160	70	19.4	36.5	70	2900	15	4.5	191
	100	27.8	32	76
	130	36.1	24	65
ISG100-160A	65.4	18.2	32	68	2900	11	4.5	181
	93.5	26	28	74
	121.6	33.8	21	67
ISG100-160B	60.6	16.8	27	72	2900	11	4.5	181
	86.6	24.1	24	72
	112.5	31.3	18	72
ISG100-200	70	19.4	54	65	2900	22	4	245
	100	27.8	50	74
	130	36.1	42	73
ISG100-200A	65.4	18.2	47.5	64	2900	18.5	4	215
	93.5	26	44	73
	121.6	33.8	37	72
ISG100-200B	61	16.9	41	71	2900	15	4	193
	87	24.2	38	71
	113	31.4	32	71
ISG100-250	70	19.4	87	62	2900	37	4	345
	100	27.8	80	69
	130	36.1	68	68
ISG100-250A	65.4	18.2	76	61	2900	30	4	330
	93.5	26	70	68
	121.6	33.8	59.5	67
ISG100-250B	61	16.9	65	66	2900	30	4	330
	87	24.2	60	66
	113	31.4	51	66
ISG100-315	70	19.4	132	55	2900	75	4	689
	100	27.8	125	66
	130	36.1	114	67
ISG100-315A	66.5	18.5	119	65	2900	55	4	549
	95	26.4	113	66
	123.6	34.3	103	67
ISG100-315B	63	17.5	106.6	65	2900	45	4	439
	90	25	101	65
	117	32.5	92	65
ISG100-315C	58	16.1	90	63	2900	37	4	385
	82	22.8	85	63
	107	29.7	76	63
ISG100-350	60	16.7	153.6	72	2900	90	4	950
	100	27.8	150	57
	120	33.3	142	74
ISG100-350A	61	16.9	145.6	75	2900	75	4	830
	87	24.2	142	75
	113	31.4	134	75
ISG100-350B	58	16.1	138.6	75	2900	55	4	600
	82	22.8	135	75
	107	29.7	127	75
ISG100-100I	96	26.7	14	64	2900	11	4.5	115
	160	44.4	12.5	73
	192	53.3	10	70
ISG100-125I	96	26.7	24	62	2900	15	4.5	168
	160	44.4	20	74
	192	53.3	14	69
ISG100-125IA	84	23.3	20	64	2900	11	4.5	168
	140	39	17	72
	168	46.7	12	69
ISG100-160I	96	26.7	36	69	2900	22	5.6	210
	160	44.4	32	79
	192	53.3	27	75
ISG100-160IA	84	23.3	32	66	2900	18.5	5	210
	140	39	28	76
	168	46.7	23.5	72
ISG100-200I	96	26.7	53	69	2900	37	5.2	402
	160	44.4	50	79
	192	53.3	45	78
ISG100-200IA	84	23.3	48	64	2900	30	4.5	395
	140	39	45	74
	168	46.7	40	73
ISG100-200IB	60	16.7	43	72	2900	22	4.5	360
	100	27.8	40	72
	120	33.3	36	72
ISG100-250I	96	26.7	83	65	2900	55	4.8	560
	160	44.4	80	77
	192	53.3	72	74
ISG100-250IA	84	23.3	75	60	2900	45	4.5	420
	140	39	72	72
	168	46.7	65	69
ISG100-250IB	60	16.7	68	70	2900	37	4.5	400
	100	27.8	65	70
	120	33.3	58	70

型号	流量		扬程	效率	转速	电机功率	汽蚀余量	重量
型号	m3/h	l/s	m	%	r/min	kw	m	kg
ISG125-100	96	26.7	13	82	2900	11	4	180
	160	44.4	12.5	82
	192	53.3	12	82
ISG125-100A	86	23.9	10.4	77	290	7.5	4	125
	143	39.7	10	77
	172	47.8	9.6	77
ISG125-125	96	26.7	22.6	80	2900	15	4	220
	160	44.4	20	80
	192	53.3	17	80
ISG125-125A	86	23.9	18	77	2900	11	4	210
	143	39.7	16	77
	172	47.8	13.6	77
ISG125-160	96	26.7	36	78	2900	22	4	265
	160	44.4	32	78
	192	53.3	28	78
ISG125-160A	90	25	31.5	76	2900	18.5	4	230
	150	41	28	76
	180	50	24.5	76
ISG125-160B	83	21.7	27	73	2900	15	4	215
	138	38.3	24	73
	166	46.1	21	73
ISG125-200	96	26.7	55	77	2900	37	5.5	395
	160	44.4	50	77
	192	53.3	46	77
ISG125-200B	83	21.7	41.3	75	2900	22	5.5	320
	138	38.3	37.4	75
	166	46.1	34.5	75
ISG125-250	96	24.7	87	75	2900	55	5	580
	160	44.7	80	75
	192	53.3	73	75
ISG125-250A	90	25	76	74	2900	45	5.5	490
	150	41.7	70	74
	180	50	84	74
ISG125-250B	83	21.7	65	73	2900	37	5.5	430
	138	38.3	60	73
	166	46.1	55	73
ISG125-215	96	26.7	133	70	2900	90	5	790
	160	44.7	125	70
	192	53.3	119	70
ISG125-315A	90	25	117	70	2900	75	5	710
	150	41.7	110	70
	180	50	104.6	70
ISG125-315B	86	23.9	106.4	69	2900	75	5	705
	143	39.7	100	69
	172	47.8	95.2	69
ISG125-315C	80.5	22.4	96	67	2900	55	5	585
	134	37.2	88	67
	161	44.7	86	67
ISG150-125	96	26.7	22.6	66	2900	11	4	210
	160	44.4	24	76
	192	53.3	17	76
ISG150-125A	90	25	18	77	2900	7.5	4	130
	150	41.7	16	77
	180	50	13.6	77
ISG150-160	96	26.7	36	75	2900	22	4	270
	160	44.4	32	75
	192	53.3	27	75
ISG150-160A	90	25	32	76	2900	18.5	4	230
	150	41.7	28	76
	180	50	23.5	76
ISG150-160B	84	23.3	27	73	2900	15	4	220
	140	39	24	73
	168	46.7	21	73
ISG150-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
ISG150-200A	125	34.7	11	66	1450	11	3	244
	176	49.7	10	76
	232.5	64.6	8.5	76
ISG150-200B	84	23.3	41	75	2900	22	4	275
	440	39	38	75
	168	46.7	34	75
ISG150-250	140	38.9	21.8	73	1450	18.5	3	300
	200	55.6	20	79
	260	72.2	17	77
ISG150-250A	129	35.8	18.5	72	1450	15	3	262
	184.4	51.2	17	78
	240	66.7	14.4	76
ISG150-250B	117	32.5	15.2	76	1450	11	3	241
	167	46.4	14	76
	217.5	60.4	12	76
ISG150-315	140	38.9	33.8	70	1450	30	2.5	410
	200	55.6	32	78
	260	72.2	28	73
ISG150-315A	131	36.4	29.5	69	1450	22	3.5	335
	187	51.9	28	77
	243	67.5	24.5	77
ISG150-315B	121	33.5	25	76	1450	18.5	3.5	315
	173	48.1	24	76
	225	62.5	21	76
ISG150-350	96	26.7	153.6	80	2900	110	5.5	970
	160	44.4	150	80
	192	53.3	142.8	80
ISG150-350A	90	25	145.6	70	2900	90	5.2	790
	150	41.7	142	70
	180	50	134.8	70
ISG150-350B	84	23.3	138.6	65	2900	75	5.5	705
	140	39	35	76
	168	46.7	127.8	74
ISG150-400	140	38.9	53	68	1450	45	3.5	490
	200	55.6	50	75
	260	72.2	44	71
ISG150-400A	131	36.4	46.4	67	1450	37	3.5	454
	187	51.9	44	74
	243	67.5	38.3	70
ISG150-400B	122	33.9	40	73	1450	60	3.5	435
	174	48.3	38	73
	226.5	62.9	33	73
ISG150-400C	112	31.1	34	71	1450	22	3.5	365
	160	44.4	32	71
	208	57.8	28	71
ISG150-250I	120	33.3	87	65	2900	75	4.5	702
	200	55.6	80	76
	240	66.7	72	74
ISG150-250IA	112	31.1	76	64	2900	55	4.5	451
	187	51.9	70	75
	224	62.2	63	73
ISG150-250IB	104	28.9	65	63	2900	45	4.5	460
	173	48.1	60	74
	208	57.8	54	72
ISG150-315I	120	33.3	133	58	2900	110	4.5	980
	200	55.6	125	72
	240	66.7	120	75
ISG150-315IA	112	31.1	116	57	2900	90	4.5	800
	187	51.9	110	72
	224	62.2	105	74
ISG200-315IB	104	28.9	100	55	2900	75	4.5	724
	173	48.1	95	70
	208	57.8	91	72
ISG200-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
ISG200-200A	125	34.7	11	66	1450	11	3	244
	179	49.7	10	76
	232.5	64.6	8.5	76
ISG200-250	140	38.9	21.8	73	1450	18.5	3	305
	200	55.6	20	79
	260	72.2	17	77
ISG200-250A	129	35.8	18.5	72	1450	15	3	267
	184.4	51.2	17	78
	240	66.7	14.4	76
ISG200-250B	117	32.5	15.2	76	1450	11	3	246
	167	46.4	14	76
	217.5	60.4	12	76
ISG200-315	140	38.9	33.8	70	1450	30	3.5	417
	200	55.6	32	78
	260	72.2	28	78
ISG200-315A	131	36.4	29.5	69	1450	22	3.5	342
	189	51.9	28	77
	243	67.5	24.5	77
ISG200-315B	121	33.6	25	76	1450	18.5	3.5	322
	173	48.1	24	76
	225	62.5	21	76
ISG200-400	140	38.9	53	68	1450	45	3.5	498
	200	55.6	50	75
	260	72.2	44	71
ISG200-400A	131	36.4	46.6	67	1450	37	3.5	462
	187	51.9	44	74
	243	67.5	38.3	70
ISG200-400B	122	33.9	44	73	1450	30	3.5	443
	174	48.6	38	73
	226.5	62.9	33	73
ISG200-400C	112	31.3	34	71	1450	22	3.5	373
	160	44.4	32	71
	208	57.8	28	71
ISG200-200I	280	77.8	13.4	70	1450	22	4	382
	400	111.1	12.5	80
	520	144	10.5	79
ISG200-200IA	250	69.4	10.7	68	1450	18.5	4	346
	358	99.4	10	78
	465	129.2	8.5	77
ISG200-250I	280	77.8	22.2	75	1450	30	4	475
	400	111.4	20	80
	520	144	14	72
ISG200-250IA	250	69.4	18	73	1450	22	4	405
	358	99.4	16	78
	465	129.2	11.2	70
ISG200-250IB	226	62.8	14.4	70	1450	18.5	4	387
	322	89.4	13	75
	419	116.4	7.3	67
ISG200-315I	280	77.8	36	73	1450	55	4	675
	440	111.4	32	80
	520	144	26	75
ISG200-315IA	262	72.8	31.5	72	1450	45	4	560
	374	103.9	28	79
	482	135	23	74
ISG200-315IB	242	67.2	27	78	1450	37	4	535
	346	96.1	24	78
	450	125	19.5	78
ISG200-400I	280	77.8	54.5	75	1450	75	4	830
	400	111.4	50	81
	520	144	39	77
ISG200-400IA	262	72.8	48	80	1450	75	4	830
	374	103.9	44	80
	486	135	34	80
ISG200-400IB	242	67.2	41.4	78	1450	55	5	685
	346	96.1	38	78
	450	125	29.6	78
ISG200-400IC	224	62.2	34.9	76	1450	45	5	580
	320	88.9	32	76
	416	115.6	25	76
ISG250-250	350	97.2	22	78	1450	45	5	620
	550	152.8	20	82
	650	180.5	16	81
ISG250-250A	300	83.3	18.3	76	1450	37	5	550
	500	139	17	80
	600	166.7	14	80
ISG250-235	300	83.3	14	73	1450	22	4.5	410
	500	139	12.5	78
	600	166.7	11	70
ISG250-300	300	83.3	22	78	1480	37	4.5	550
	500	139	20	78
	600	166.7	16	78
ISG250-315	350	97.2	34	76	1450	75	5.5	890
	550	152.8	32	80
	650	180.5	28	79
ISG250-315A	300	83.3	29.5	74	1450	55	5.5	690
	500	139	28	78
	600	166.7	24	77
ISG250-315B	260	72.2	25	70	1450	45	5.5	620
	450	125	24	74
	520	144.4	20	72
ISG250-400	300	83.3	54.5	72	1480	90	4.5	1530
	500	139	50	72
	600	166.7	39	72
ISG300-235	480	133.3	20	77	970	55	5	1120
	720	200	18	81
	900	250	15.5	74
ISG300-235A	438	121.7	16.5	75	970	45	5	1030
	607	182.5	15	79
	821	228.1	13	72
ISG300-235B	400	111.1	14	73	970	37	5	890
	600	167	12.5	77
	750	208.3	11	70
ISG300-300	480	133.3	31	77	970	75	5	1350
	720	200	28	81
	900	250	25	77
ISG300-300A	444	123.3	26.5	76	970	75	5	1350
	666	185	24	80
	833	231.4	21.5	76
ISG300-300B	415	115.3	23	79	970	55	5	1170
	623	173.1	21	79
	779	261.4	18.5	79
ISG300-380	480	133.3	48	84	970	132	5	1900
	720	200	44	84
	900	250	34	84
ISG300-380A	444	123.3	41.4	80	970	110	5	1700
	666	185	38	80
	833	231.4	30	80
ISG300-380B	409	113.6	35	78	970	90	5	1530
	614	170.6	32	78
	767	213.1	25	78
ISG300-235I	718	199.4	44.6	82	1450	160	5.5	1680
	1080	300	40	82
	1345	373.6	34.6	82
ISG300-235IA	642	178.3	35.7	80	1450	132	5.5	1440
	965	268.1	32	80
	1203	334.2	27.7	80

结构图纸

安装尺寸

使用说明

维护保养

故障排除

产品咨询

产品名称：
留言内容：
您的单位：
您的姓名：

联系电话：
常用邮箱：

详细地址：
所在省份：

验证码：
