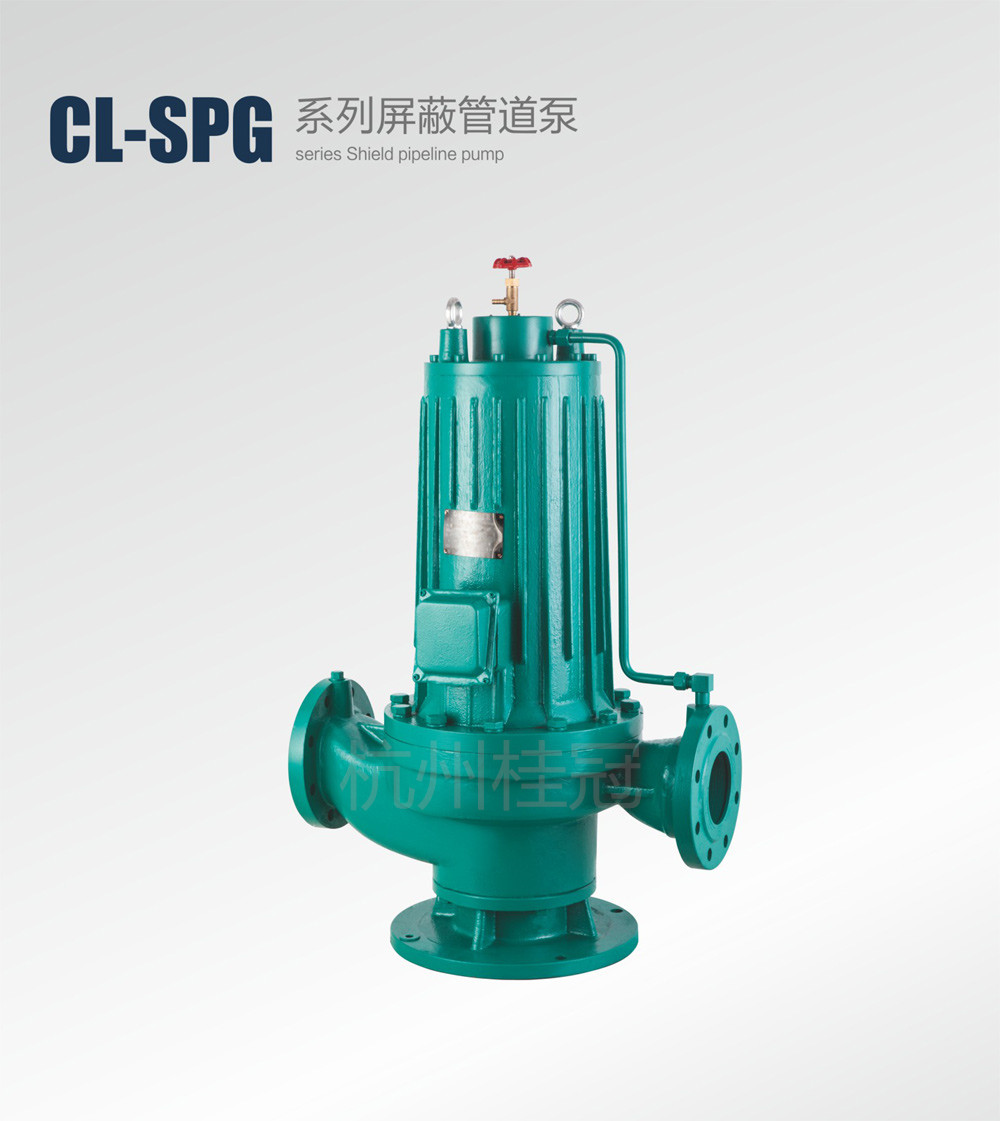

屏蔽管道泵

产品型号：SBG
产品时间：2019/05/06 03:20:53
简要描述：屏蔽式管道泵实际上是电动机加一层屏蔽，一方面减小机械噪音，一方面用水冷却电动机铁芯（循环水从入口取出后进入夹层流向出口），优势比较明显。提倡采用屏蔽式管道泵。但是造价高于普通管道泵。屏蔽管道泵|屏蔽管道泵选型|屏蔽管道泵参数|屏蔽管道泵报价家庭锅炉因为工作地点在屋内，为了不影响夜间休息，应该选择低噪音的屏蔽泵。

产品咨询在线客服

产品简介
选型范围
性能参数
使用说明
维护保养

产品简介

屏蔽式管道泵实际上是电动机加一层屏蔽，一方面减小机械噪音，一方面用水冷却电动机铁芯（循环水从入口取出后进入夹层流向出口），优势比较明显。

提倡采用屏蔽式管道泵。但是造价高于普通管道泵。屏蔽管道泵|屏蔽管道泵选型|屏蔽管道泵参数|屏蔽管道泵报价

家庭锅炉因为工作地点在屋内，为了不影响夜间休息，应该选择低噪音的屏蔽泵。

SBG屏蔽式管道泵吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而最新推出的系列化新产品。

SBG屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规管道泵的理想产品。

全系列共67个品种,184个规格,其性能范围:流量6.3～1080m3/h,扬程12.5～125m,配用电机功率0.37～160kW,转速1450r/min和2900r/min。

产品特点：

1、泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。

2、泵进出口设计成规格相同法兰，且位于同一中心线上，可象阀门一样直接安装在管路上，且中心低，便于管道布置，安装特别方便。

3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。

4、取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄露的显著特点。

5、用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音极低。

6、安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。

7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

型号意义

选型范围

屏蔽管道泵SPG型性能参数：

型号	流量 (m³/h)	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	额定电流 (A)	汽蚀余量 (m)	重量 (KG)
SPG40-100	4.4 6.3 8.3	13.2 12.5 11.3	52 59 58	2900	0.55	1.8	3.5	58
SPG40-100A	3.9 5.6 7.4	10.6 10 9	57	2900	0.37	1.6	3.5	56
SPG40-125	4.4 6.3 8.3	21 20 181	45 50 47	2900	1.1	3.1	3.5	60
SPG40-125A	3.9 5.6 7.4	17.6 16 14.4	44 49 45	2900	0.75	2.2	3.5	59
SPG40-160	4.4 6.3 8.3	33 32 30	38 44 44	2900	2.2	6	3.5	73
SPG40-160A	4.4 5.9 7.8	29 28 26.3	37 43 43	2900	1.5	4.3	3.5	69
SPG40-160B	3.7 5.5 7.0	25.5 24 22.5	37 41 40	2900	1.1	3.1	3.5	64
SPG40-200	4.4 6.3 8.3	51 50 48	28 36 35	2900	4.0	9.5	3.5	109
SPG40-200A	4.1 5.9 7.8	45 44 42	28 34 33	2900	3.0	7.4	3.5	95
SPG40-200B	3.7 5.3 7.0	38 36 34.5	32	2900	2.2	6	3.5	78
SPG40-250	4.4 6.3 8.3	82 80 74	26 32 31	2900	7.5	17	3.5	145
SPG40-250A	4.1 5.9 7.8	72 70 65	26 31 30	2900	5.5	12.8	3.5	138
SPG40-250B	3.8 5.5 7.0	61.5 60 56	35 30 29	2900	4.0	9.5	3.5	108
SPG50-100	8.8 12.5 16.3	13.6 12.5 11.3	60 67 65	2900	1.1	3.1	3.5	62
SPG50-100A	8 11 14.5	11 10 9	65	2900	0.75	2.2	3.5	61
SPG50-125	8.8 12.5 16.5	21.5 20 17.8	53 63 62	2900	1.5	4.3	3.5	69
SPG50-125A	8 11 14.5	17 16 14	62	2900	1.1	3.1	3.5	64
SPG50-160	8.8 12.5 16.3	33 32 30	49 57 56	2900	3.0	7.4	3.5	101
SPG50-160A	8.2 11.7 15.2	29 28 26	48 55 54	2900	2.2	6	3.5	93
SPG50-160B	7.3 10.4 13.5	23 22 20.5	54	2900	1.5	4.3	3.5	89
SPG50-200	8.8 12.5 16.3	20 50 48	41 50 55	2900	5.5	12.8	3.5	122
SPG50-200A	8.3 11.7 15.3	45.5 44 42	40 49 49	2900	4.0	9.5	3.5	102
SPG50-200B	7.5 10.6 13.8	37 36 34	48	2900	3.0	7.4	3.5	90
SPG50-250	8.8 12.5 16.3	82 80 77.5	32 41 44	2900	11	25.9	3.5	211
SPG50-250A	8.2 11.6 15.2	71.5 70 68	41	2900	7.5	17.2	3.5	166
SPG50-250B	7.6 10.8 14	61.4 60 58	40	2900	7.5	17.2	3.5	169
SPG50-250C	7.1 10.0 13.1	53.2 52 50.4	39	2900	5.5	12.8	3.5	128
SPG65-100	17.5 25 32.5	13.7 12.5 10.5	67 69 69	2900	1.5	4.3	3.8	72
SPG65-100A	15.6 22.3 29	11 10 8.4	65 67 68	2900	1.1	3.1	3.8	67
SPG65-125	17.5 25 32.5	21.5 20 18	60 68 67	2900	3.0	7.4	3.8	85
SPG65-125A	15.6 22.3 29	17 16 14.4	58 66 65	2900	2.2	6	3.8	75
SPG65-160	17.5 25 32.5	34.4 32 27.5	54 63 60	2900	4.0	9.5	3.8	100
SPG65-160A	16.4 23.4 30.4	30 28 24	54 62 59	2900	4.0	9.5	3.8	100
SPG65-160B	15.0 21.6 28	26 24 20.6	58	2900	3.0	7.4	3.8	90
SPG65-200	17.5 25 32.5	52.7 50 45.5	49 58 59	2900	7.5	17.2	3.8	162
SPG65-200A	16.4 23.5 30.5	46.4 44 40	48 57 58	2900	7.5	17.2	3.8	162
SPG65-200B	15.2 21.8 28.3	40 38 34.5	55	2900	5.5	12.8	3.8	121
SPG65-250	17.5 25 32.5	82 80 76.5	39 50 52	2900	15.0	33	3.8	, 225
SPG65-250A	16.4 23.4 30.5	71.5 70 67	39 50 52	2900	11.0	25.9	3.8	215
SPG65-250B	15 21.6 28	61 60 57.5	38 49 54	2900	11.0	25.9	3.8	215
SPG65-315	17.5 25 32.5	127 125 122	32 40 44	2900	30.0	65	3.8	367
SPG65-315A	16.6 23.7 31	115 113 110	32 40 44	2900	22.0	47.2	3.8	302
SPG65-315B	15.7 22.5 29.2	103 101 98	39	2900	18.5	39.4	3.8	268
SPG65-315C	14.4 20.6 26.8	86 85 83	38	2900	15.0	33	3.8	240
SPG80-100	35 50 65	13.8 12.5 10	73 79 76	2900	3.0	7.4	4.2	105
SPG80-100A	33 44.7 58	11 10 8	72 78 75	2900	2.2	6	4.2	96
SPG80-125	35 50 65	22 20 17	73 78 76	2900	5.5	14.8	4.2	120
SPG80-125A	31.3 45 58	17.5 16 13.6	72 77 76	2900	4.0	9.5	4.2	100
SPG80-160	35 50 60	35 32 28	68 77 76	2900	7.5	17.2	4.2	155
SPG80-160A	32.7 46.7 61	30.6 28 24	67 76 75	2900	7.5	17.2	4.2	155
SPG80-160B	30.3 43.3 56.3	26 24 21	75	2900	5.5	12.8	4.2	120
SPG80-200	35 30 65	53 50 46	60 73 74	2900	15	33	4.2	220
SPG80-200A	32.8 47 61	47 44 30	59 72 73	2900	11	25.9	4.2	205
SPG80-200B	50.0 43.5 56.6	40 38 33	71	2900	7.5	17.2	4.2	168
SPG80-250	35 50 65	83 80 72	57 64 65	2900	22	47.2	4.2	290
SPG80-250A	32.5 46.7 61	73 70 60	57 64 65	2900	18	39.4	4.2	253
SPG80-250B	30 43.3 56	62 60 54	63	2900	15	33	4.2	240
SPG80-315	35 50 65	158 125 122	47 59 62	2900	37	78.2	4.2	365
SPG80-315A	32.5 46.5 60.5	112 110 107	47 59 62	2900	30	65	4.2	350
SPG80-315B	31 44.5 58	102 100 98	58	2900	30	65	4.2	325
SPG80-315C	29 41 53.6	98 85 83	55	2900	22	47.2	4.2	135
SPG100-100	70 100 130	13.6 12.5 11	72 82 81	2900	5.5	12.8	5.5	114
SPG100-100A	62.6 89 116	11 10 8.8	70 80 80	2900	4.0	9.5	5.5	216
SPG100-125	70 100 130	23.5 20 14	76 82 71	2900	11	25.9	5.5	165
SPG100-125A	62.6 89 116	19 16 11	74 80 68	2900	7.5	17.2	5.5	236
SPG100-160	70 100 130	36.5 32 24	76 82 81	2900	15	33	5.5	226
SPG100-160A	65.4 93.5 121.6	32 28 21	74 80 73	2900	11	25.9	5.5	226
SPG100-160B	60.6 86.6 112.5	27 24 18	78	2900	11	25.9	5.5	295
SPG100-200	70 100 130	54 50 42	81 80 79	2900	22	47.2	5.5	258
SPG100-200A	65.4 93.5 121.6	47 44 37	77	2900	18.5	39.4	5.5	258
SPG100-200B	61 87 113	41 38 32	62 69 68	2900	15	33	5.5	345
SPG100-250	70 100 130	87 80 68	62 69 98	2900	37	4.0	5.5	345
SPG100-250A	65.4 93.5 121.6	76 70 59	61 68 67	2900	30	4.0	5.5	330
SPG100-250B	61 87 113	65 60 51	66	2900	22	4	4.0	310
SPG125-100	96 160 192	13 12 12	89	2900	11	25.9	5.5	230
SPG125-100A	86 143 172	10 10 9.6	83	2900	7.5	17.2	5.5	175
SPG125-125	96 160 192	22 20 17	87	2900	15	33	5.5	265
SPG125-125A	86 143 172	18 16 13.6	83	2900	11	25.9	5.5	255
SPG125-160	96 160 192	36 32 28	, 84	2900	22	47.2	5.5	315
SPG125-160A	90 150 180	31 28 24	82	2900	18.5	39.4	5.5	273
SPG125-160B	83 138 168	27 24 21	79	2900	15	33	5.5	260
SPG125-200	96 160 192	55 50 46	83	2900	37	78.2	5.5	445
SPG125-200A	90 150 180	48 44 40	82	2900	30	65	5.5	430
SPG125-200B	83 138 166	41 37 34	81	2900	22	47.2	5.5	370
SPG150-200	140 200 260	13 12 10	74 84 84	1450	15	36.4	5.0	310
SPG150-200A	125 179 232	11 10 8	72 82 82	1450	11	27.4	5.0	290
SPG150-250	140 200 260	21 20 17	79 86 83	1450	18.5	44.4	5.0	343
SPG150-250A	129 184 240	18 17 14	78 84 82	1450	15	36.4	5.0	308
SPG150-250B	117 167 217	15 14 12	82	1450	11	27.4	5.5	284
SPG150-315	140 200 260	33 32 28	76 85 79	1450	30.0	67	5.5	460
SPG150-315A	129 184 240	29 28 24	75 84 84	1450	22	50.4	5.5	384
SPG150-315B	121 173 225	25 24 21	82	1450	18.5	44.4	5.5	358
SPG150-400	140 200 260	53 50 44	74 81 77	1450	45	100.5	5.5	540
SPG150-400A	131 187 243	46 44 38	73 80 76	1450	37	82.8	5.5	504
SPG150-400B	122 174 226	40 38 33	79	1450	30	67	5.5	485
SPG150-400C	112 200 208	34 32 28	77	1450	22	50.4	5.5	415
SPG200-200	140 200 260	13 12 10	74 85 85	1450	15	36.4	5.5	310

订货请尽量提供：1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.材质是否带附件8.电压（V）

性能参数

结构说明：

结构见图。该泵为机泵一体结构，整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心式，进出口在同一水平轴线上，口径规格相同可直接象阀门一样安装在管路的任何部位上，装卸极为方便，占地面积省。泵通过联接体与电机成一体，轴承采用进口石墨浸渍树脂复合轴承，电机定转子各有屏蔽套进行隔离。轴承采用液体本身介质作为润滑剂及冷却液，具有设计合理、运行可靠的特点。泵设有底座，可直接安装在地基上，因该泵具有低噪音，无振动特点，安装时无需加装隔振器与隔振垫。

工作条件：

1、介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。
2、介质温度普通型为80℃ 、热水型为16080℃。
3、一般情况下系统工作压力不超过1.2MPa,进口压力不小于0.5MPa,特殊场合应事先与我厂联系。
4、环境温度不超过40℃，相对湿度不超过95%。

结构图纸

安装尺寸

使用说明

主要用途：

①SBG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。

②SBG型屏蔽式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。

③SBG屏蔽式管道泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

工作条件

1、电源额定电压为380V，频率为50Hz，三相交流电；

2、输送流体不应含有体积比超过0.1%和粒度大于0.2mm的固体颗粒；

3、输送液体的温度≤120℃；

4、系统压力不超过1.0MPa，不小于50Kpa；如超过请订货时注明

5、环境温度不超过40℃

6、海拔不超过1000mm

7、电动机为鼠笼型，适用于满压起动，如果电原容量不足以满压起动时，则可采用降压启动。

维护保养

PBG系列屏蔽式管道泵主要用途
1. PBG型屏蔽泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80c,适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，原距离输送，暖通制冷循环，浴室等冷暖水循环增压及设备配套。特别适用对振动，噪音要求较高的场合，如地下泵房，空调制冷系统等。
2.PBG型屏蔽式管道泵热水型主要供输送温度不超过160c不含固体颗粒的软水之用，适用于能源，冶金，化工，纺织，造纸以及宾馆，饭店，浴室，锅炉热水增压循环输送及城市采暖系统循环等场合。
3.PBG型屏蔽式管道泵防腐型供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油，化工，冶金，电力，造纸，食品，制药和合成纤维等部门。
