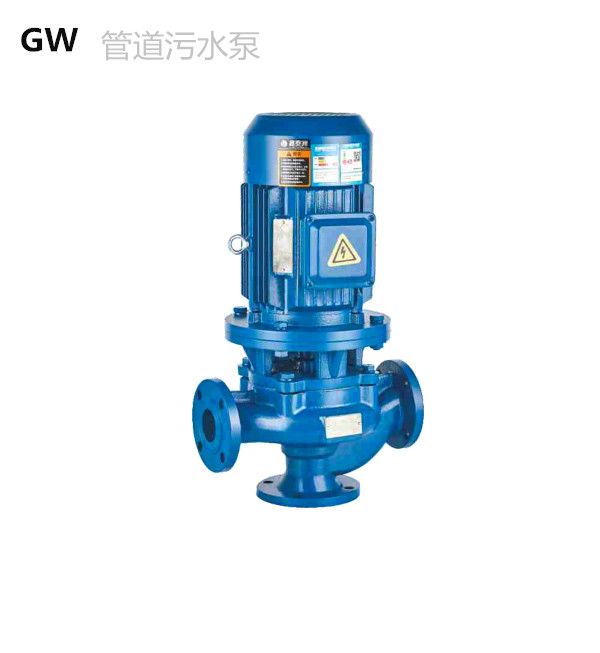

产品概述：

GW型管道式无堵塞排污泵是本司在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点，在排送固体颗粒和长纤维垃圾方面，具有独特效果。 该泵水力性能先进、成熟，产品经性能测试，各项指标均符合有关设计要求。 本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

适用范围：
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统，市政工程、建筑工地等行业输送带颗粒的污水、污物。

产品特点：
1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

技术参数：
流量：8-2600m3/h；
扬程：7-60m；
转速：740-2900r/min；
口径：φ25-φ500；
温度范围：-15-+60℃；
工作压力：≤1.0Mpa。


型号意义：
100 GW 100-15-7.5
100 – 泵排出口公称直径 （mm）
GW – 管道排污泵
100 – 额定流量 （m3/h）
15 – 额定扬程 (m)
7.5 – 配用电机额定功率 (Kw)

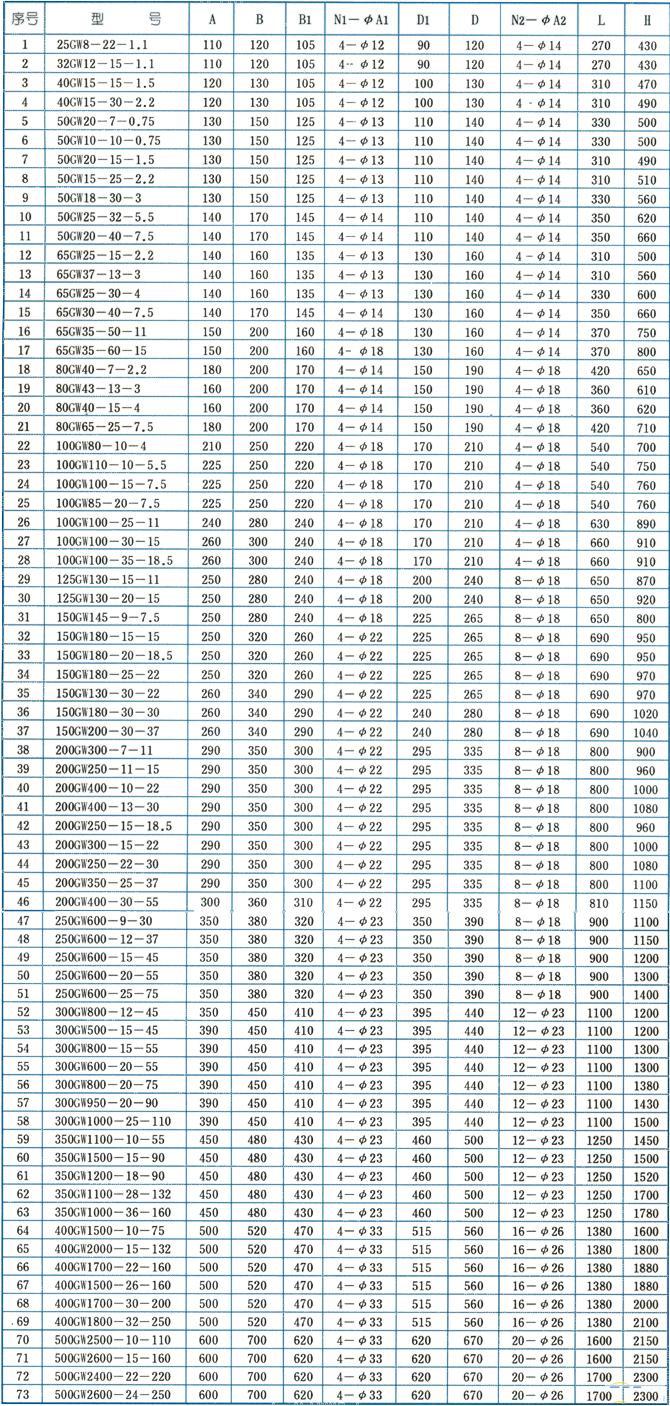

管道污水泵选型范围

GW管道污水泵性能参数：

使用：
1.首先检查外部紧固件是否在运输中松动。

2.检查电源电压是否符合电机铭牌要求。

3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。

4.将泵安装好、开机运转。最好能将泵底脚螺丝装上。

检查与维修

1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。

2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。

3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。

4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。

常见故障原因

1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。

2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。

3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。
