变频无塔供水设备是将交流变频调速技术和微机控制技术应用于水泵自动控制设备之中，并与水泵机组相结合的机电一体化供水装置。其核心设备交流变频调速控制柜融合了先进的微机控制变频调速技术，先进的微机控制PID调节技术和先进的微机可编程控制器等国际上先进技术。本设备依据供水管网中瞬时变化的压力和流量参数，自动改变水泵的台数和运行转速，实现恒压变量供水的闭环调节。
随着二次供水加压技术的发展，变频供水设备从根本上解决了这些问题。变频供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20－2000户。日供水量在20－50000m3，供水高度达150米，即50层楼房。

自动给水设备根据工作方式的不同时可分为气压自动给水设备和变频调整恒压给水设备，各有特点。广泛应用于生活,消防,生产,喷淋等到多种领域。

水泵是给水设备的基础，是给水设备显现其供水 能力的根本保证，为给水设备配套的水泵是通用的，可以是各种流量,扬程式合适的泵类。按照流量,扬程式的需要产品可以1~4或更多的水泵并联运行，水泵机组与另外一套增压稳压电源压设备（水流量泵组）作为在小流量范围内与主泵切换运行，以提供效率，进一步降低能源。
       变频调速给水设备，在内部增加了一台附属小泵功能，当用水量小于水泵出水量或用户没有用水时，通过压力传感器感知管内流体压力增高，并将其转换为电信号，传输给微电脑控制器，经分析运算后，微电脑控制器再根据运算结果输出信号给变频器，由变频器控制水泵降低转速并停止水泵运行， 变频供水设备|变频供水设备选型|变频供水设备报价|变频供水设备厂家
        同时经微电脑控制器切换到微量小泵工 作，在用水量不超过小泵出水量时有附属小泵供水保压，当用水量超过小泵出水量时，通过压力传感器感知管内流体压力下降时，经分析运算后，微电脑控制器再根据运算结果输出信号给变频器，由变频器控制变频主泵运行并根据用水量调节水泵台数，从而大幅度地节约电能和节水。


变频调速给水设备特点：
　　
高效节能： 较恒速泵供水节电20-50%。　　

自动化程度高，功能齐全，使用管理简便：　

具有自动巡检功能：巡检间隔时间可任意设定，变频或工频巡检方式任选。免去水泵长期不运转造成水泵锈死或损坏。　　
设有水箱或水池有低水位自动停机功能：水位到所设定的低水位，自动停机，以保设备安全，恢复正常水位泵能自动起动，重新运行。　　
⊙故障自诊断功能：能自动检测变频器故障，判断传感器短线损坏等。　　
▣第二压力预设定功能：双恒压控制，在生活或生产消防共用系统中，使用十分方便，在正常供水时，管网系统是第一设定压力。在消防时，消防管网系统自动投入第二设定压力运行。　变频供水设备|变频供水设备选型|变频供水设备报价|变频供水设备厂家　
▷运行安全可靠，保护功能齐全。内设缺相,短路,过流,过载,过压,欠压,过热,失速等多种保护功能，大大提高了设备的可靠性。夜间附属泵保压，避免主泵夜间运行产生噪音，并能减少电能浪费和噪音。

变频供水设备主要由变频控制柜、压力传感器、水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。
供水系统
（1）蓄水池容量应大于每小时最大供水量。
（2）水泵扬程应大于实际供水高度。
（3）水泵流量总和应大于实际最大供水量。
（4）变频控制柜选型：
用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。
变频器
根据工艺要求，建议配用ABB ACS600系列变频器。ACS 600系列变频器是ABB公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。
主要技术数据：
控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。
连续负载能力：150% In，每10分钟允许1分钟
串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。
保护特性：过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠/过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。外型结构紧凑，安装方便。产品经过多种电气安全规范认证，符合GE、UL及质量认证体系ISO9001和ISO4001等。
ACS600变频器内置PID、PFC、预磁通等八种应用宏，只需选择需要的应用宏，相应的所有参数都自动设置，输入输出端子也将自动配置。
PLC选型
PLC建议采用西门子S7-200型。SIMATIC S7-200 可编程序控制器是模块化中小型PLC系统，能满足中等性能要求的应用；大范围的各种功能模块可以非常好的满足和适应自动控制任务，各种单独的模块之泛组合以用于扩展。多种的性能递增的CPU和丰富的且带有许多方便功能的I/O扩展模块，使用户可以完全根据实际应用选择合适的模块。当任务规模扩大，可随时使用附加模块对PLC进行扩展。

1选择一套自动给水设备的基本依据是设计的供水流量和供水压力（水的扬程），另外还需考虑到用途的流量变化类型。
2连续型：一天内很少有流量为零的时候，或本身管网的正常泄漏就保持有一定的流量，例如，大型宾馆，饭店工矿企业的加压系统等。
3间歇型：用水低谷时间较长且流量很小或为零，例：小型办公楼,写字楼,商住楼,各类住宅，及生产用水等
4同时还应考虑在供水的某一段时间内流量的变化，以及不同季节流量的变化,不同地区用水的不同等多方面的因素。
5消防给水设备以及喷淋给水设备一般应选择气压式给水设备，因其长期处于系统保压状态，无流量的变化，气压式给水设备可以应付一般的管内的泄漏，并增加一台小流量的副泵，平时就无需启动主泵，节省能源。
6生活给水设备选择变频给水设备或气压式给水设备都可，两者各有优点。
7变频给水设备的优点：可以恒压给水并且恒压值在一定范围内可调整恒压精度一般小于0.02MPa，变频调速是一种高效节能降耗的方法与通常的气压给水设备相比平均节能20%，此外，变频启动的冲击电流小以及泵的盍冲击也小，在低速运转时噪声小。气压式给水设备的优点：造价相对低廉，控制系统的技术简单，服务方便，维修简易。

恒压变频设备选型指南

 一、生活给水设备泵的选择

1、生活给水设备供水高度的选择

2、生活给水设备供水户数的选择

 变频调速给水设备适用建筑及行业选型

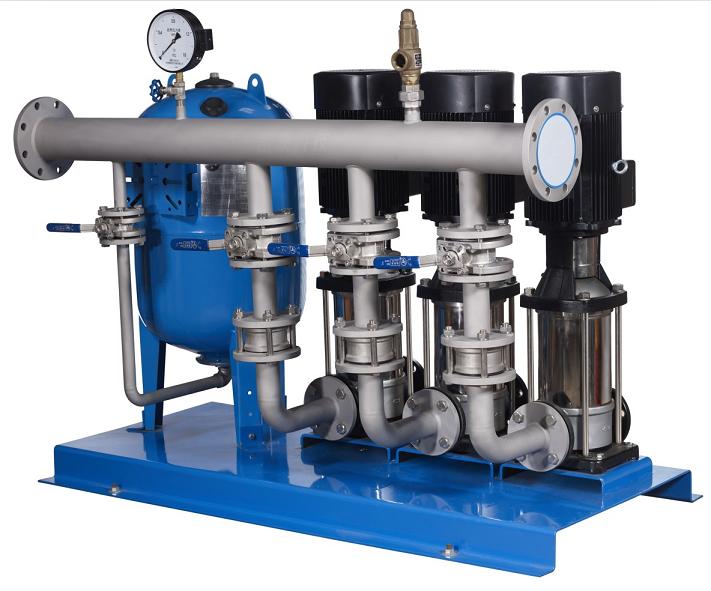

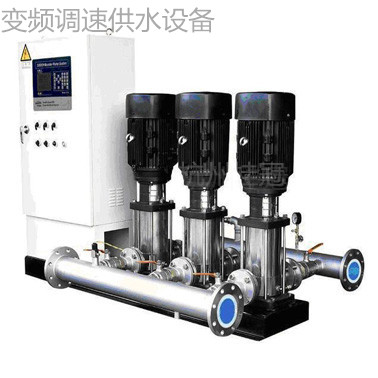

变频调速给水设备产品图片

使用操作
1.设备使用前手盘水泵转子.应无摩擦.卡滞现象;2.用500V低压插表检测电机绝缘。应为0.5M O以上:3.控制仪表及线路无损坏:
4.全开水泵进口阀.关闭出口阀.逐一打开泵的排气阀.待液体充满泵腔后关闭排气阀:
5.将转换开关置于手动位置.空载点动水泵.其运转方向与标注箭头一致;
6.手动逐台启停水泵.检查水泵运转无异常现象。
