旋涡泵是叶片式泵的一种。在原理和结构方面，它与离心式和轴流式泵不一样，由于它是靠叶轮旋转时使液体产生旋涡运动的作用而吸入和排出液体的，所以称为旋涡泵。

旋涡泵主要组成部件有叶轮、泵体、泵盖以及它们所组成的环形流道，旋涡泵叶轮不同于离心泵叶轮，它是一种外轮上带有径向叶片的圆盘。液体由吸入管进入流道，并经过旋转的叶轮获得能量，被输送到排出管，完成泵的工作过程。

旋涡泵的比转数通常在6～50之间。它是一种小流量、高扬程的泵，适宜输送黏度不大于5°E、无固体颗粒、无杂质的液体或气液混合物。其流量范围在0.18～45 m³/h，单级扬程可达250 m左右。

旋涡泵通常在石油、化工部门，特别是化学纤维、医药、化肥和小型锅炉给水等方面应用较多。

漩涡泵性能参数表

旋涡泵选型须知:

一、产品名称与型号，管道口径，使用扬程（m），电机功率（KW），电机转速（r/min），电压〔V〕，使用的吸程（m），使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的单级直连旋涡泵型号，请按型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的zui高效率。
感谢您访问杭州桂冠公司的如有任何疑问.您可以致电,我们会用心做好每一件事情。

旋涡泵是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。
　　我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，。又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。
　　在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片，就获得一次能量。这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。当流量为零时，“环形流动”最强，扬程最高。由于流道内液体是通过液体撞击而传递能量。同时也造成较大撞击损失，因此旋涡泵的效率比较低。
旋涡泵工作原理示图
     图为旋涡泵工作原理示图，工作流程为右边箭头所指的细线所经过的路线

　　旋涡泵的用途

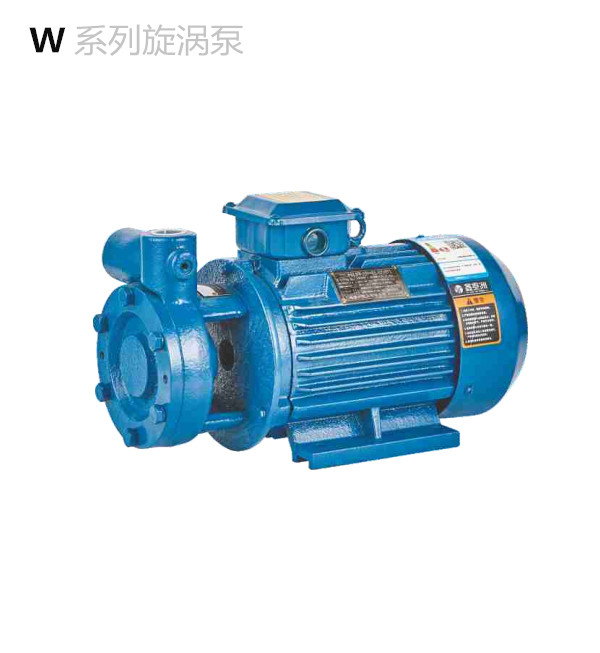

　　W型单级直连旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60，常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。漩涡泵常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。
