产品简介
管道污水泵安装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。
①企业单位废水排放。
②城市污水处理厂排放系统。
③地铁、地下室、人防系统排水站。
④医院、宾馆、高层建筑污水排放。
⑤住宅区的污水排水站。
⑥市政工程，建筑工地中稀泥浆的排放。
⑦自来水厂的给水装置。
⑧养殖场污水排放及农村农田灌溉。
⑨勘探矿山及水处理设备配套。
⑩代替肩挑人担，吸送河泥。
使用条件水温≤60℃，液体PH值为4～10。
①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。
⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
⑥浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用，而保证电机不会过载。
⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。
选型范围
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

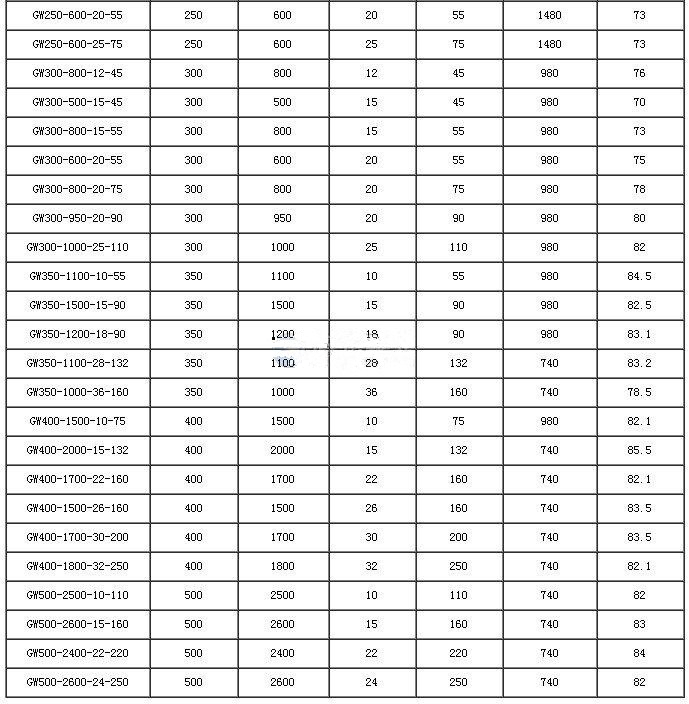

性能参数
1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

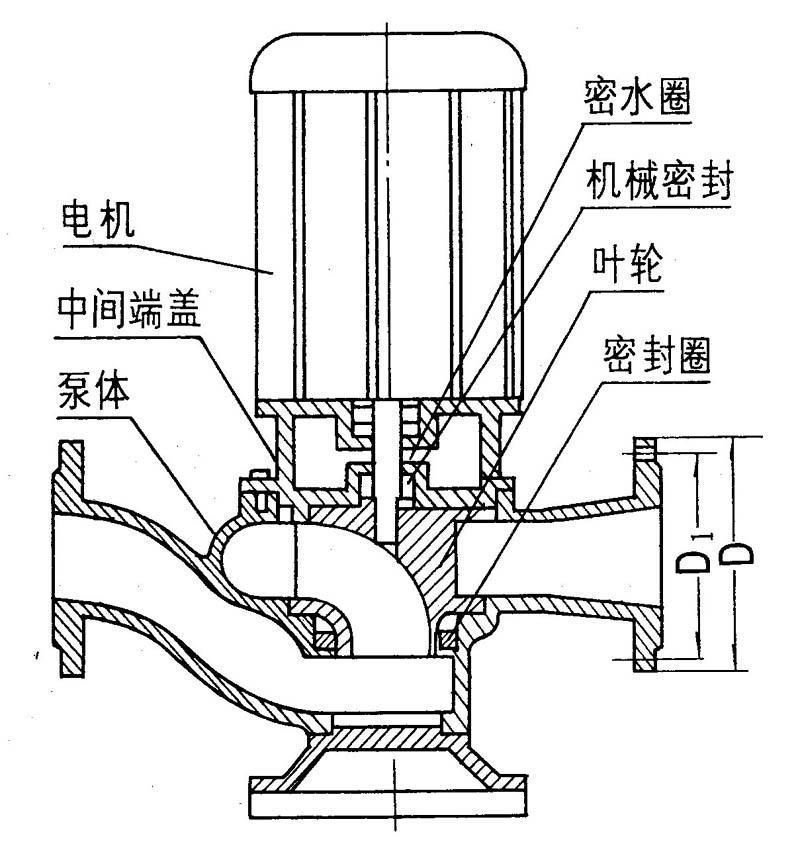

安装尺寸
管道排污泵的安装要求
管道排污泵的安装技术关键在于确定管道排污泵安装高度即吸程。这个高度是指水源水面到离心泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20℃情况下，进行试验而测定得的。它并没有考虑吸水管道配套以后的水流状况。而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。水泵安装高度不能超过计算值，否则，离心泵将会抽不上水来。另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。
应当指出，立申管道排污泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20℃，则计算值要进行修正。即不同海拔高程处的大气压力和高于20℃水温时的饱和蒸汽压力。但是，水温为20℃以下时，饱和蒸汽压力可忽略不计。
从立申管道排污泵安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏离心泵进水口处的真空度，使离心泵出水量减少，严重时甚至抽不上水来。因此，要认真地做好管道的接口工作，保证管道连接的施工质量。
使用说明
【LW型立式管道排污泵】安装与使用：
1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。能将泵底脚螺丝装上。
维护保养
【LW型立式管道排污泵】检查与维修：
1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度
故障排除
常见故障以及排除方法
|
现象
|
管道排污泵产生原因
|
管道排污泵排除方法
|
|
1、管道排污泵不启动与运转
|
1、电压太低
2、馈电线有断路
3、叶轮被杂物卡住
4、两个半联轴器间无轴向间隙并卡死
5、叶轮与蜗壳紧贴
6、螺帽脱落和平键损坏使叶轮打滑
7、联轴器平键损坏
8、电机转速低于额定转速
9、吸口被阻，泥潭粪坑欠深，泵吸不到泥粪
|
1、调高电压或等电压升高后再用
2、查看熔断保险丝和接线，并更换之
3、排除杂物
4、调整两个半联轴器之间轴向间隙为0.5毫米
5、重新装配，分离叶轮和蜗壳
6、安装平键与螺帽
7、换装平键
8、提高电机转速
9、排除吸口阻档物，移动泵，使蜗壳全部埋入泥浆粪水中
|
|
2、管道排污泵流里不足
|
1、输泥管被阻
2、介质太稠或供应量不路
3、泄漏较大
4、叶轮打坏
5、扬程过高，输送过远
6、旋向相反
7、叶轮上绕有杂物
|
1、检査管道，取出阻档物
2、冲稀介质，增大供应量
3、检查泄漏原因，并更换引起泄漏的另件
4、调换叶轮
5、减少扬程，缩短输送距离
6、改换电机旋向
7、排除杂物
|
|
3、管道排污泵噪声与震动
|
1、汲送液体温度过高
2、工作液中有硬物
3、吸口有空气渗入
4、蜗壳中有杂物
5、螺帽有松动
6、叶轮与蜗壳磨擦
7、轴承已损坏或少油
8、泵轴与电机不同心，轴弯曲
|
1、降低液体温度
2、控制进泵杂物尺度，加密滤网
3、深埋蜗壳
4、排除杂物
5、拧紧螺帽
6、检查泵的装配并调整之
7、调换轴承或加油
8、调同心，校正轴
|
|
4、管道排污泵超负荷
|
1、泵各部装配不当，转动困难，异物卡住
2、旋向相反
3、扬程过低，流量过大
|
1、重新装配，取出异物
2、变换电机旋向
3、尽量避免长时间使用
|
【LW型立式管道排污泵】常见故障原因
1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。
3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。
